Тестер адаптеров питания ТАП-5-2 v.1.2 FINAL (03.01.2016). Печать E-mail
2016 - Январь
03.01.2016 13:29
Save & Share

Сначала был собран опытный образец, с помощью которого можно было долговременно тестировать адаптеры питания на исправность: неизменность напряжения и силы тока, корректность нагрева АП. При тестировании был обнаружен один неисправный АП, выдающий вместо положенного напряжения скачкообразное, и один чрезмерно сильно греющийся (требующий модернизации или использования лишь на половину своих возможностей). Теперь наступило время финального образца, долговременно тестирующего АП с характеристиками до 5В/2А и кратковременно - до 100В/10А. Уж точно буду его использовать при изготовлении зарядных устройств для техники Apple.

По сути, все уточнения по сборке приложены в принципиальной схеме устройства.

Основным стимулом создания такого устройства была высокая стоимость нагрузочных реостатов:
- советский реостат РПШ-2 100Ом/2А стоит б/у 1000 рублей в Твери. Плюс его вес;
- нагрузочный реостат U17354 стоит 18800 рублей при весе 2.85кг;
- стоимость прибора составляет 530 рублей. Но, опять же, если под рукой очень много запчастей, - его вообще бесплатно собрать можно.

(добавлено 09.02.2016): обновил схемы и список элементов окончательно.

(добавлено 20.02.2016): ой как помог при перебитом проводе! Следил за показаниями вольтамперметра, нашел сначала место разрыва в длине провода, а затем и сам провод. Как следствие, ремонт занял 10 минут.

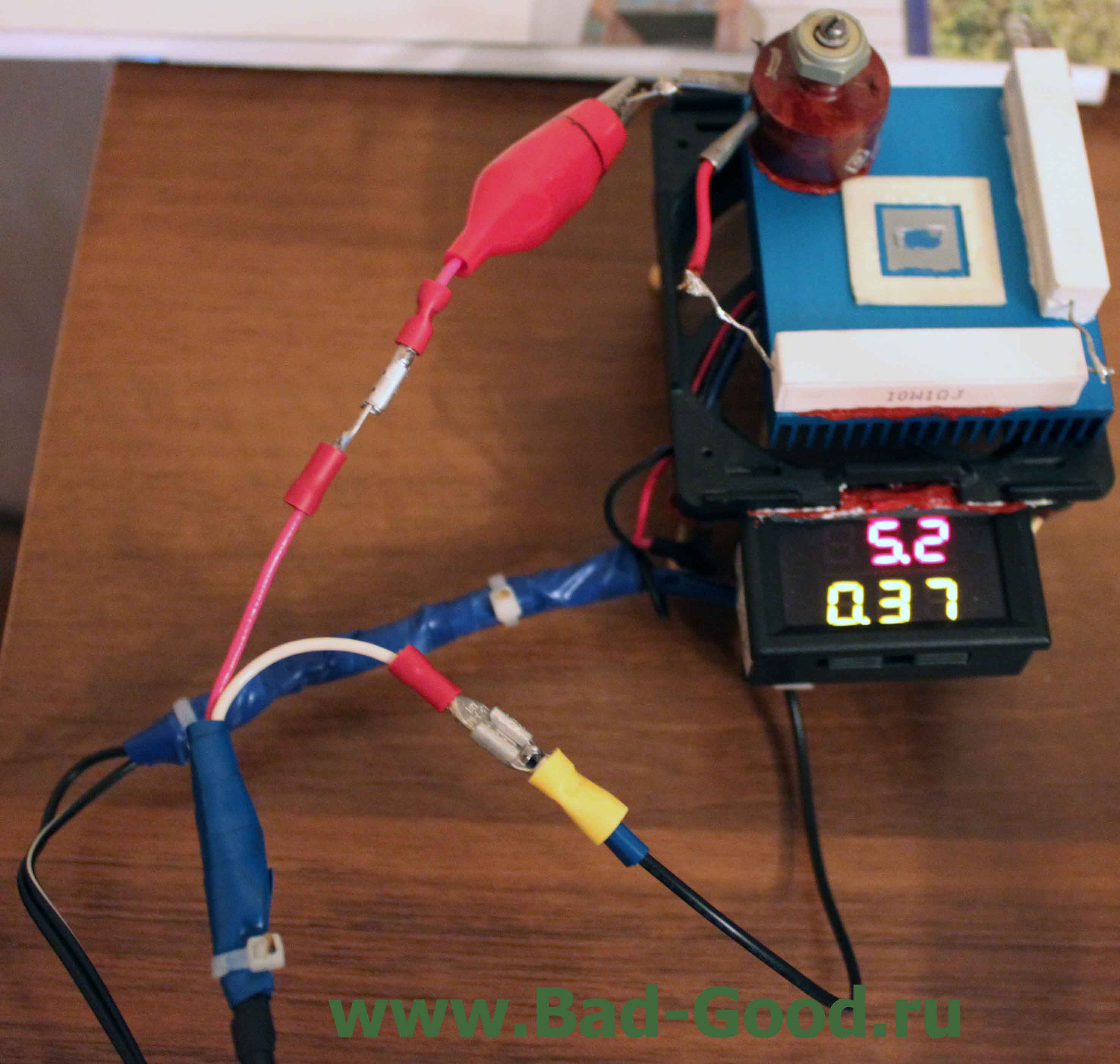

(добавлено 24.02.2016): выкладываю рисунок, как пример монтажа. Тестируемый адаптер 5В/0.5А показал себя не с лучшей стороны: при 0.37А выдавал положенное напряжение, а при 0.5А - свалился в 2.2В. Позорище от фирмы Sony, сам удивился.

Итак, четкое формулирование назначения прибора:
- долговременное тестирование источников питания до 5В/2А (в т.ч. разъемов USB ПК): оценка степени нагрева, неизменности напряжения и силы тока;
- кратковременное тестирование источников питания до 100В/10А: оценка потери напряжения при максимальной заявленной силе тока;
- определение места разрыва провода, т.к. ВА очень чувствительный.

(добавлено 27.02.2016): пока по качеству работы лидируют адаптеры фирмы D-Link.

Обновлено ( 27.02.2016 16:32 )
