Третья рука своими руками (22.01.2016). Печать E-mail
2016 - Январь
22.01.2016 14:38
Save & Share

Обычно в одной руке находится провод, в другой - паяльник. А третий провод при пайке начинает пружинить, скакать и кататься по столу. Для этого придумали третью руку: приспособление для удержания второго объекта пайки. Проблема в том, что стоят они в России прилично, при этом по качеству не отличаясь ничем от китайского г. И тут утром меня осенило, что я могу собрать ее сам.

Началось все с разборки на запчасти монитора 17" Benq FP767-v2. Осталась тяжелая подставка с металлической пластиной на конце. Вот оно, устойчивое основание для третьей руки. Кажется, у всех мониторов Benq тяжелые подставки, пригодные для этой задачи.

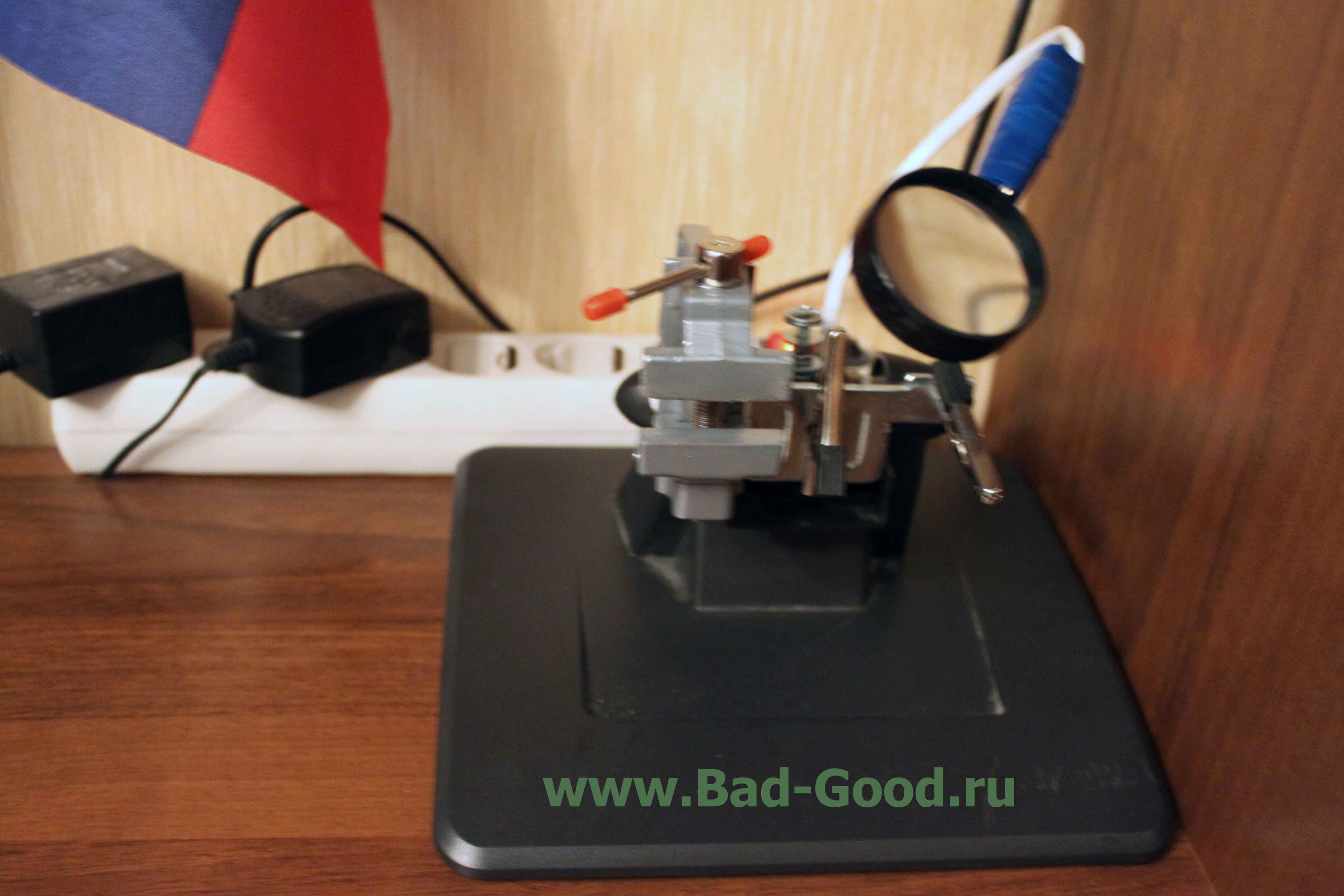

Далее берутся самые дешевые маленькие тиски на алиэкспрессе за 200 рублей и прикручиваются к левой части металлической пластины. Получается топорный вариант тисков для фиксации крупных предметов, вроде печатных плат. Переносная 3-я рука.

На оставшуюся часть металлической пластины можно припаять/приварить/приклеить две пары крокодилов: одна зубьями вверх, другая - к пайщику. В итоге можно фиксировать несколько предметов одновременно и в разных плоскостях. Крокодилы можно выбрать разные: например, FD-1712 и AG-027, или вообще FD-1716. Крокодилы типа AG-110A-C я бы не ставил из-за слабого зажатия - но он в идеале подходит для тонких проводов без изоляции.

Нашел на балконе старые гантели ГМП за 6 рублей 50 копеек, со съемными дисками (17 лет валялись - и, опа, выстрелили). Крайний диск со штырем M16 - еще 1 вариант основания для 3-й руки. Потребуется найти угловую пластину, просверлить в ней дыру и двумя гайками закрепить - получив аналог подставки Benq. Нет сверла 16мм? Не проблема: с помощью клея и шайбы можно утолщить основание болта M10, приклеить его к верхней части съемного блина. Полученная третья рука будет регулироваться по высоте. Идеально регулировка высоты выходит с ручкой от гантели, вкрученной в штырь крайнего диска - ничего изобретать не надо.

В общем, абстрактное мышление и мозговые штурмы здесь напрямую помогут.

(добавлено 05.02.2016): пусть есть тяжелая плоская подставка, она будет площадкой для третьей руки. Тогда берется клей "поксипол" (по металлам):

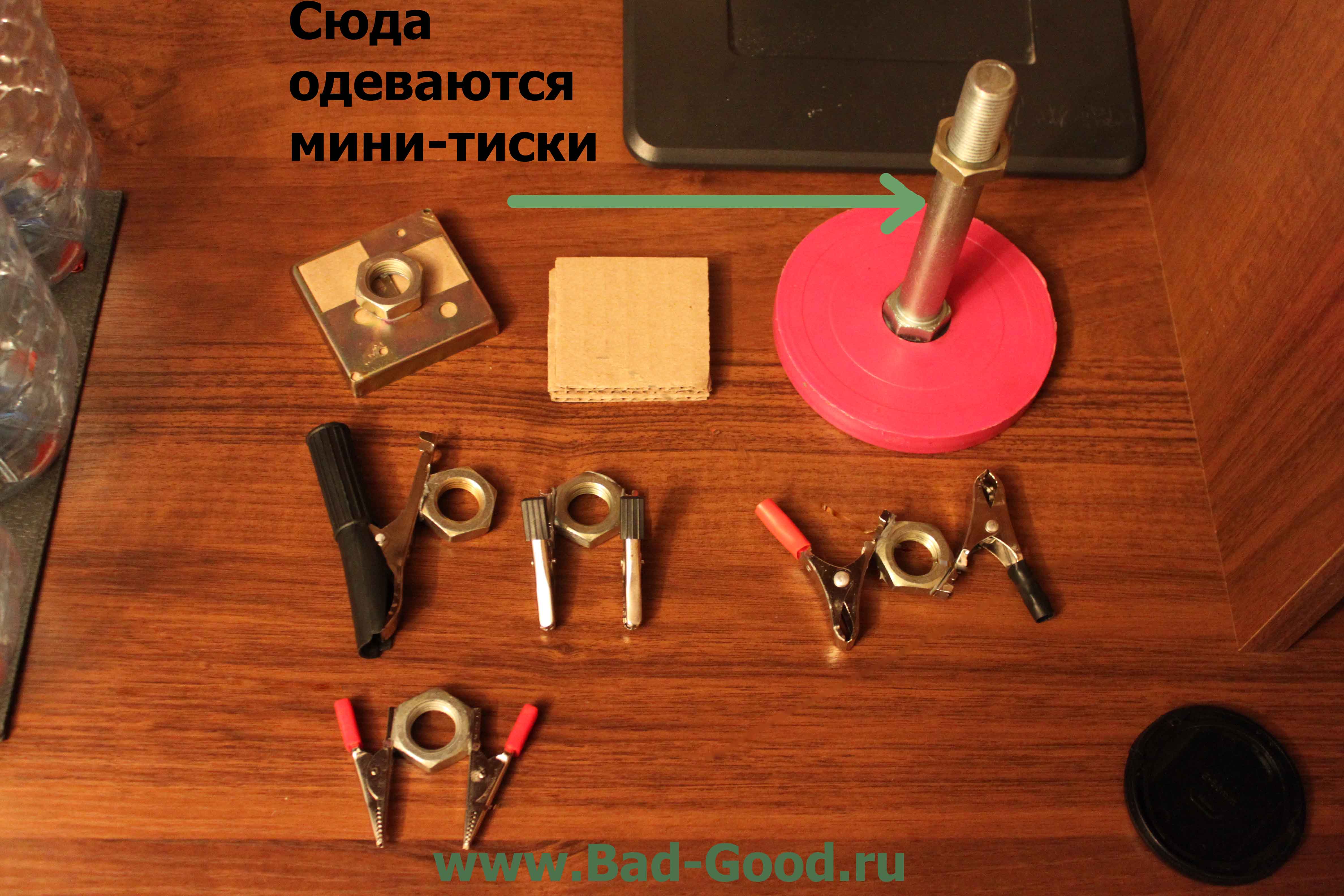

- к площадке в центре приклеивается болт M16x120x1.5 (например, крепления рессоры ГАЗ 3302 - 40 рублей), это основа третьей руки, смотрящая резьбой вверх;
- к граням гаек M16x1.5 (например, крепления руля 2101-07/2121 - 6.50 рубля) приклеиваются по паре крокодилов AG-027-R, AG-027, FD-1712. Так как склеивание происходит намертво - эти крокодилы можно использовать как ручку при накручивании гайки. В итоге получаются съемные держатели для третьей руки. Возможно приклеивание крокодилов пластиковыми держателями - тогда и крокодилы становятся заменяемыми в случае поломки, не требуется клей и дополнительные гайки (ценой ослабления приклеивания);
- две гайки накручиваются между гайками-крокодилами. Одна выполняет функцию фиксатора гайки-крокодила по высоте и направлению. Другая предотвращает соскакивание гаек-крокодилов с резьбы, если они забрались слишком высоко. Так как вторая гайка расположена всегда наверху резьбы - можно использовать ее внешнюю сторону для приклеивания металлического лоточка (хранение мелочей, фиксация верхней гайки, получение дополнительных плоских поверхностей по бокам и сверху).

(добавлено 06.02.2016): а можно и две таких третьих руки сделать для закрепления длинных конструкций. Например, есть метровый штырь - закрепил на 4-х крокодилах, по 2 с каждого конца, и напаиваешь ему по всей длине то, что требуется. Себестоимость третьей руки из подставки от монитора составила 300 рублей (с тисками), из гантели - 220 рублей (без тисков); учитывалось все, даже клей. На штырь гантели можно установить тиски в более низком месте, где закончилась резьба.

(добавлено 07.02.2016): идеальный клей для фиксированного склеивания металлов - "поксипол". Однако не способен склеить металл с пластиковым держателем "крокодила" и требует площадь соприкосновения более 49мм2. По мне, лучше пайка с флюсом или сварка.

(добавлено 21.02.2016): цену такого аксессуара и его компоненты рассчитать сложно. Но попробую:
- 200 рублей за плоское основание: блин от гантели или штанги. Хотя, по сути, таким основанием может быть и подставка от монитора, и трансформатор из микроволновки (тяжесть нереальная);
- 40 рублей за болт M16x120x1.5. Чем больше диаметр, тем больше площадь соприкосновения;
- 39 рублей за гайки M16x1.5;
- около 100 рублей на "крокодилы";
- 300 рублей на "поксипол";
- 200 рублей за мини-тиски.

Итого 779 рублей. Цена высокая, поэтому акцентирую: третью руку лучше собирать из подручного хлама. Я собрал уже 4 штуки: две с подставкой монитора и две с блинами от гантели - при этом имея расходы только за "крокодилы" и крепеж: около 200 рублей.

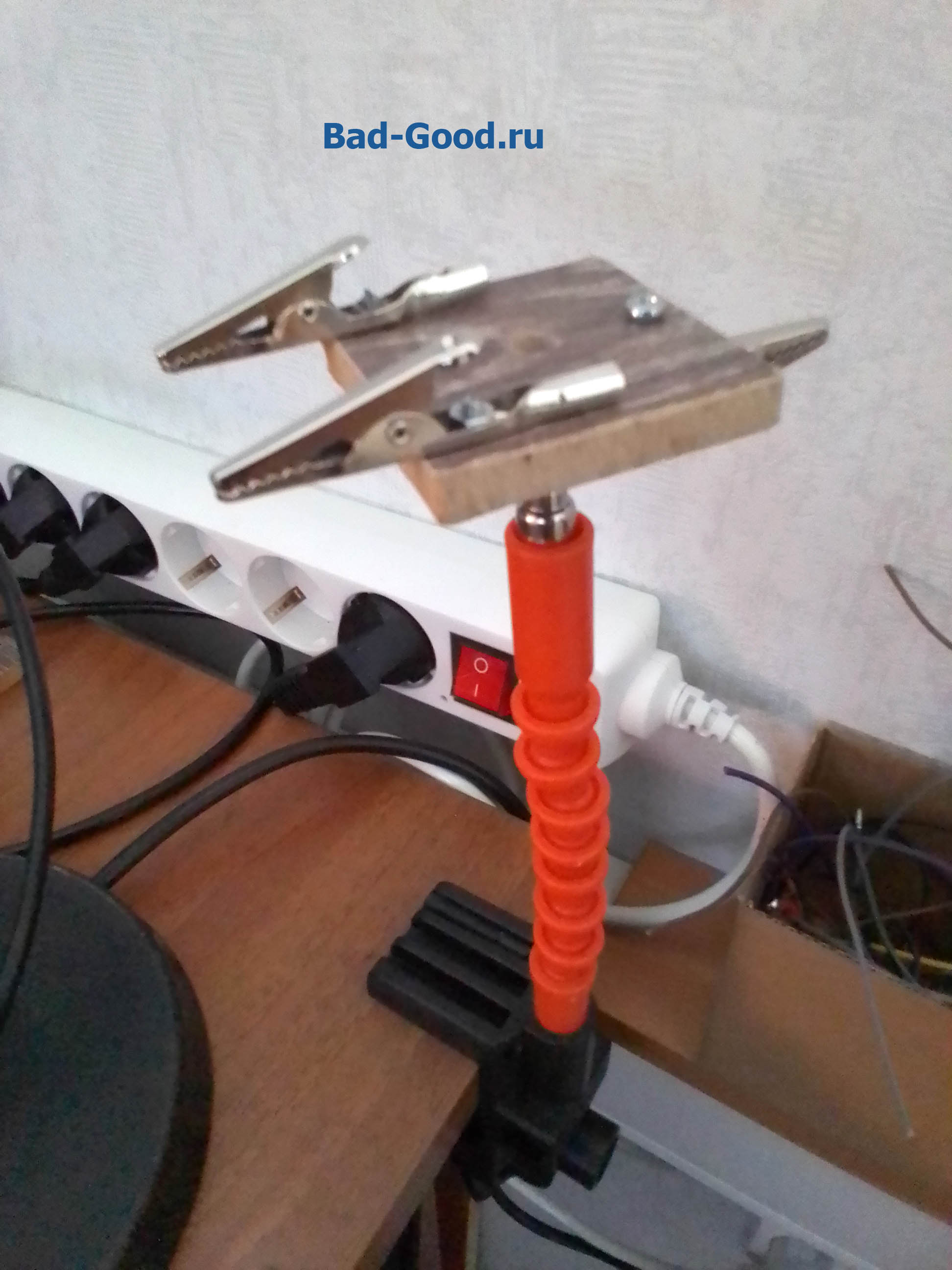

(добавлено 15.07.2016) Гениально! Третья рука из трех деревяшек и прищепки! Эта штука уверенно держит плату из DIY Kit.

(добавлено 30.09.2016) Модель мини-тисков: 8803200.

(добавлено 03.04.2017) На алиэкспрессе появилась третья рука за 300 рублей. Вариант именно мини: с двумя крокодилами и лупой. Приходится сзади приклеивать противовес, иначе под весом макетной платы просто падает.

Обновлено ( 03.04.2017 20:25 )
