Высокоамперный реостат РВПА-300-150 v.1.1 FINAL (02.05.2016). Печать E-mail
2016 - Май
02.05.2016 16:09
Save & Share
Надоело спаивать резисторы каждый раз, когда нужно сильно нагрузить какой-нибудь источник питания. Время собирать высокоамперный портативный реостат.

Если рассматривать существующие модели, не обнаруживается реостат, способный выдерживать ток больше 10А и при этом стоить дешево. Проблема в самой технологии изготовления и жадности рынка: чем меньший отрезок нихромовой проволоки используется - тем быстрее ее нагрев и медленнее отдача тепла металлическому каркасу. Для этого пришлось даже свою нагрузочную вилку для ИБП изобретать.

Ранее собирался портативный реостат РПА-01(РМ) с воздушным охлаждением. От него можно использовать только концепцию, т.к. высокоамперный реостат будет греться неимоверно сильнее. Цементные (керамические) высокомощные резисторы SQP соединять параллельно, использовать переключатели 15А вида RS-2101-1A (B128A) и провода для них не менее 18AWG. Провода в конце зажимаются в клемму ТМЛс 16-6 или большего диаметра (лучше в прессе/тисках), клемма прикручивается к болту/винту из нержавейки, способному выдержать необходимый ток (к нему же будет провинчиваться клеммы источника питания). Резисторы склеить силиконовым герметиком для теплоотдачи между элементами - получается резисторный блок. Собрать деревянный корпус из вагонки и расположить 2-4 вентилятора принудительного охлаждения, работающих от внешнего или внутреннего источника питания. Так как герметик имеет большую адгезию к дереву - тупо приклеить герметиком его ко дну корпуса. Так как корпус деревянный - выключатели можно пронзить сварочным электродом 2мм и зафиксировать в стенках корпуса (см. инструкцию по сборке РПА-01РМ).

Встает вопрос трудоемкости сборки такого реостата. РПА-01РМ, действительно, дешев и функционален - но трудоемкость в виде поиска компонентов и самой сборки у него высокая. В случае с высокоамперным реостатом трудов меньше: резисторы одного номинала, выключателей меньше, средства контроля тока/напряжения опциональны, скворечник изготавливать умеем еще со времен школы.

Выбор номиналов резисторов так же представляет собой широкий простор для фантазии, и выбирается под задачи:
- если соединять параллельно 10 резисторов 0.1Ом/20Вт - получится резисторный блок, долговременно поглощающий до 20-200Вт при сопротивлении до 0.1-0.01Ом. Подойдет для долговременного тестирования проводов (обязателен предохранитель на 150А);
- 10 резисторов 1Ом/10Вт породят резисторный блок до 1-0.1Ом/10-100Вт: полноценная нагрузочная вилка для АКБ (кратковременное включение до 5с, обязателен предохранитель на 150А). Сейчас нагрузочная вилка стоит от 460 рублей, поэтому сборка ее нерентабельна - но лишь пока актуальна цена и есть в наличии;
- 10 резисторов 10Ом/10Вт породят резисторный блок 10-1Ом/10-100Вт. Подойдет для долговременного тестирования БП на максимальную силу тока (ТТХ на этикетке врут), а также как тестер разъемов питания;
- 10 резисторов 0.1Ом/20Вт (последовательно) породят резисторный блок 0.1-1Ом, долговременно поглощающий до 20-200Вт при сопротивлении до 0.1-1Ом;
- установка резисторов разных номиналов в резисторный блок сделают реостат многофункциональным, но в рамках узких задач.

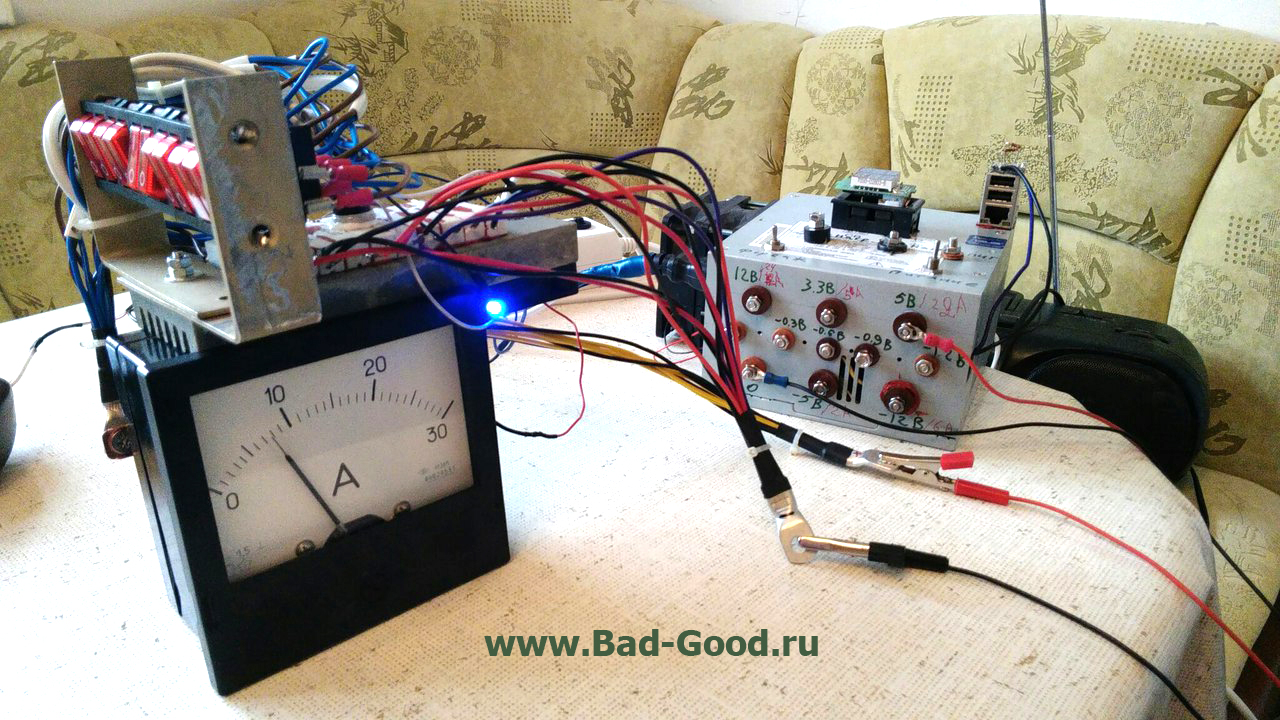

Сечение провода выбрал 0.8мм, т.к. были лишние, да и токи более 30А мне не нужны (50А однократно). А амперметр снял со старой АТС во время демонтажа. Его цена в настоящий момент около 600 рублей - такие вот вещи выбрасывают далекие от электроники люди. На алиэкспрессе также есть стрелочные амперметры на 300А в районе 650 рублей. Данный реостат очень точно тестирует цепи питания БП ПК; на снимке у источника питания даже видны перечеркнутые данные, полученные реостатом ниже.

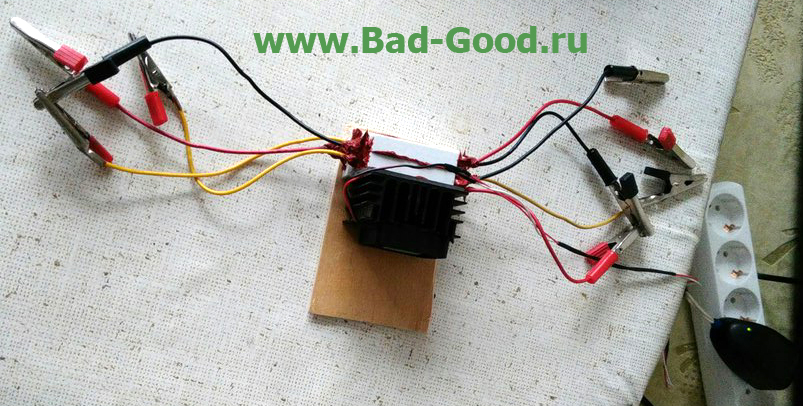

На фото показан реостат с более низкой дискретностью (упрощение конструкции). Резисторы разных номиналов: 0.1Ом и 1.1Ом (1Ом не было в наличии), отказался от переключателей в пользу дешевых "крокодилов" - это дало возможность отказаться от корпуса и изменить соединение резисторов. Данный блок используется для кратковременного тестирования БП, комбинируя номиналы резисторов с помощью "крокодилов" - и подписывая реальную силу тока на цепях БП. Корпус собирать было лень - охлаждается вертикальным вентилятором на радиаторе из материнской платы. Сломался вентилятор - можно отодрать и приклеить другой (можно вообще склеить "поксиполом" несколько штырей - и сделать из них разборное соединение). Для увеличения теплоемкости и площади обдува можно использовать цементные резисторы, у которых отломались контакты.

Так как подобные вещи собираются из мусора, цена вопроса встала в стоимость "крокодилов" 10А: 72 рубля - теперь нужно дожить до зарплаты.

Схема сборки и список компонентов здесь.
