Ода предохранителю (17.11.2016). Печать E-mail
2016 - Ноябрь
17.11.2016 21:05
Save & Share
Ранее ставил предохранители только на самые основные цепи и не всегда. Отдельно провел анализ флажковых предохранителей. Теперь же буду ставить в большем количестве и всегда: маленький волосок спас недавно 15 зарплат.

ЛАТР, которому около 50-60 лет. Ржавый, пыльный, с поврежденным проводом сердечника, глобально починенный и модернизированный. Зачем держать такое старье: да потому что 10А держит, а ЛАТР на 2А сейчас около 3000 стоит.

Предохранитель 10А поставил только на входной питающий провод, как защиту от КЗ. Ничего не предвещало беды, работал исправно несколько лет. Потом внезапно произошло КЗ через щуп и краску ЛАТРа (судя по всему, где-то в краске было оголенное пятно корпуса размером с точку. Хлопок не испугал, возникшая дуга не испугала; а вот подключенный к нему параллельно осциллограф за 600 тысяч - испугал.

Вся защита сработала. И предохранитель ЛАТРа, и делитель щупа сыграли свою роль - и спасли приборы; хотя напряжение для делителя было предельным: около 300В. А сама дуга могла иметь поражающий эффект нагревания (а-ля сварка). Осциллограф - исправный, щуп - целый, предохранитель ЛАТРа - сгоревший, руки - трясущиеся, сердце - выпрыгнувшее, ноги - подкосившиеся.

Многоразовые термопредохранители - очень полезная штука; с учетом того, что не всегда есть возможность поставить держатель для предохранителя, чтобы с легкостью его менять. С другой стороны, неизвестно время его реакции; плюс если он сам восстановится спустя минуту - проблему участка цепи будет сложнее обнаружить. А вот одноразовые термопредохранители - деньги на ветер: цена кусается.

Был опыт соединения двух предохранителей на 2А параллельно. По теории, протекающий ток находится в диапазоне [2;4]A: из-за неидеальности изготовления предохранителей, сопротивления паечных мест и прочего. Но на деле, даже если предохранители из разных партий, они приближаются к отметке суммы по амперам.

Для самостоятельного изготовления предохранителя достаточно надергать волосков из тонкого провода и спаять их вместе. Зная сечение волоска, известно и сечение пучка - и отсюда по таблице 1.3.4 ПУЭ можно сделать примерный расчет. Но лучше источником питания аккуратно сжечь этот пучок на практике - и знать наверняка, сколько ампер идет по волоску этого конкретного провода из этой конкретной меди.

(добавлено 30.06.2017) Вчера предохранитель спас мне жизнь.

(добавлено 14.07.2017) На AliExpress продаются 2 набора предохранителей 5x20 (100шт за 170 рублей): 0.2А, 0.5А, 1А, 2А, 3А, 5А, 8А, 10А, 15А, 20А - по 10шт/номинал; 0.1А, 0.2А, 0.3А, 0.5А, 0.75А, 1А, 1.5А, 2А, 2.5А, 3А - по 10шт/номинал. Держатели для них там же стоят 415руб/100шт. В итоге за 750 рублей можно получить компактные, унифицированные по размеру предохранители и кучу держателей к ним. Это не "Чип и Дип", в котором 1 предохранитель стоит 3-70руб!

(добавлено 02.10.2017) Недавние события позволили предположить, что предохранители в офисной технике установлены неправильно. Например, в БП ПК стоит предохранитель на жилу переменного тока - однако неизвестно, общая эта жила или фаза: вилку втыкает пользователь. В итоге, при нештатной ситуации (например, пробитие фазы на корпус и КЗ через жилу заземления) предохранитель окажется не задействован. Это произошло при сборке диодного моста из 32 диодов, когда была допущена преднамеренная ошибка нарушения изоляции корпуса. В итоге выбило автомат и оплавило контакт выключателя прибора - а предохранитель полностью целый.

Из этого следует 2 вывода:
- при разработке приборов необходимо ставить не 1, а 2 предохранителя на каждую жилу 220В. Неясно, одинаковые ли должны быть номиналы или отличаться на 10-20% (чтобы не перегорало 2 предохранителя сразу);
- автоматы в квартире должны быть качественными, чтобы быстро отсекать КЗ и иметь большой запас прочности. Потому что именно они сработают как предохранитель, как последнее звено обороны от пожара в квартире, - в случае неудачной конструкции прибора. А таких конструкций, получается, пруд пруди.

(добавлено 05.01.2018) О многоразовых биметаллических термопредохранителях. Срабатывают от превышения температуры на своем корпусе или от превышения максимального тока. Температура срабатывания, в зависимости от модели, - в диапазоне от 0 до 260 градусов, и это не верхний предел. Существуют нормально замкнутые и нормально разомкнутые. Ассорти на алиэкспрессе отсутствует; однако удалось договориться с продавцом (лот 20шт 95-градусных за 571руб) прислать ассорти 2x(10,15,20,25,35,45,60,70,80,95).

Есть предположение, что узкие модели таких термопредохранителей (например, KSD-9700), являются водонепроницаемыми - что дает возможность их использования как датчиков температуры непосредственно воды, а не корпуса, в который она налита.

(добавлено 29.01.2018) Предохранители серии KSD-9700 - водонепроницаемые. Экспериментировал с 40-градусным образцом, погруженным в чашку с водой. В течение 12 часов вода внутрь него не попала - и цепь не замыкалась. Стоит плеснуть кипятка - цепь включается, пока вода не остынет. Вопрос долговечности защитного покрытия в кипятке - открыт.

KSD-9700 пишется через дефис, а KSD301 - слитно; что производители там курят?..

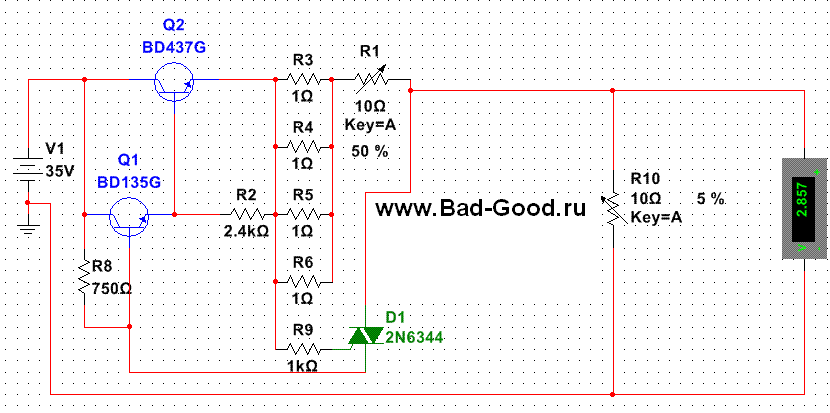

(добавлено 22.02.2018) Очень заманчивой была идея реализации многоразового предохранителя с изменяемой силой тока - электронного предохранителя. Однако схема, представленная в интернете, не заработала ни в Multisim, ни в реальности.



(добавлено 22.03.2018) Если взять термостат вида KSD-9700 и приклеить его к нужной поверхности через бумагу, картон или пластинку пластика - температура срабатывания предохранителя повышается, проверено на нагревателе воды: бак 65 градусов, предохранитель сработавший на 65-ти - 40 градусов. Таким образом из низкотемпературных предохранителей можно делать предохранители с более высокими температурами.

И, самое главное, термопредохранители бывают нормально замкнутыми - что резко увеличивает диапазон их применения.
Обновлено ( 22.03.2018 21:18 )
