Генератор прямоугольных сигналов на основе 555-х микросхем (07.09.2016). Печать E-mail
2016 - Сентябрь
07.09.2016 21:13
Save & Share

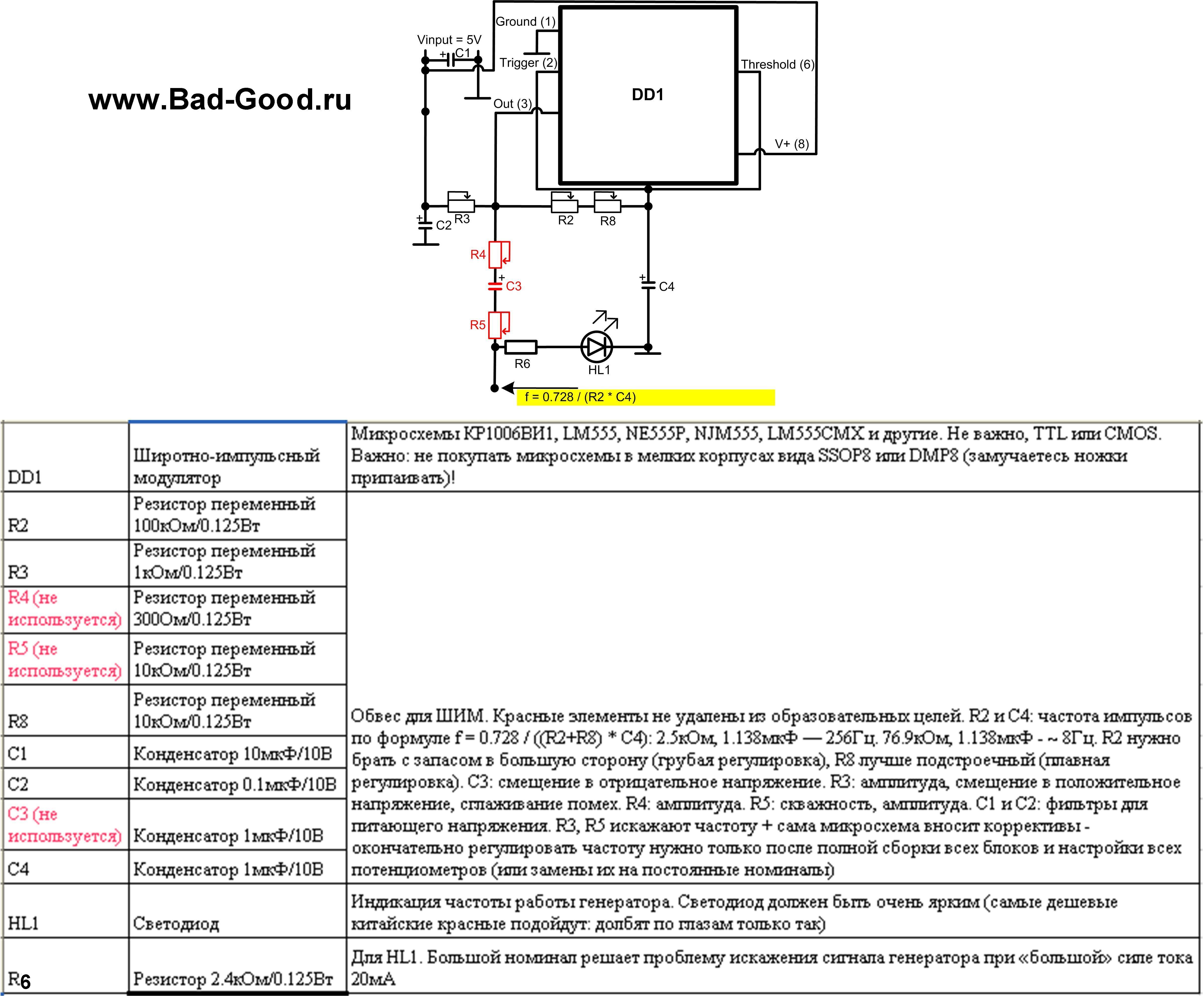

Тема изъезженная с 555-ми микросхемами; много схем и описаний по сборке генератора импульсов, причем не только прямоугольных. Однако мало где пишут, какой элемент в схеме что означает - поэтому предложу свою схему. Оптимизация: использование минимального количества ножек микросхемы, вывод формулы расчета частоты выходного сигнала (примерной), использование минимального количества электронных компонентов - на основе таймера NE555P.



Для получения прямоугольного сигнала с амплитудой от 0 до напряжения питания: красные элементы из схемы убираются. Фильтрующие конденсаторы убирать не пробовал, поэтому красным отмечать не стал. Есть предположение, что нога №5 "Control Voltage" используется для изменения ширины импульсов в зависимости от напряжения на ней (на схеме не используется). После подстройки потенциометрами необходимого сигнала они подлежат замене на постоянные резисторы, что удешевляет конструкцию (мощность - любая). Генератор не выдерживает мощных потребителей (для него уже 20мА - много), поэтому для светодиода применяется ток менее 2мА. Хоть какая-то индикация, чтобы не использовать осциллограф. Такой же трюк с сопротивлением 2-3кОм применяется и к счетчикам, и к демультиплексорам, и к прочим чувствительным к нагрузке микросхемам.

(добавлено 09.09.2016) Зачем привязываться к C4=1мкФ? Да, это обеспечивает высокую точность регулировки. Но можно поставить 50мкФ - и выбрать сопротивление R2+R8 в 50 раз меньше. Это может быть полезно, потому что конденсаторы 0.1-1мкФ являются редкими при разборке техники.

(добавлено 12.09.2016) Уточнение по R3. Можно брать резистор и меньшего номинала (~312Ом для ~200Гц), но больший номинал больше приближает нижнюю границу сигнала к абсолютному нулю. К тому же, 312Ом являются граничными для 200Гц - выше этой частоты сигнал начинает схлопываться, если не повысить R3.

(добавлено 30.09.2016) Если микросхема хаотично стартует - нужно применить ту же фишку с Reset, что и с микросхемой 4060. Только наоборот: у 555 низкий уровень на Reset - сброс, высокий - бездействие.

(добавлено 07.10.2016) Отмечается стабильное качество NE555P, а также ее высокое сопротивление наводкам - паять можно даже обычным паяльником без защиты от наводок.
Обновлено ( 07.10.2016 18:59 )
