Бутылкорез: создание и использование пластиковой ленты (23.12.2017). Печать E-mail
2017 - Декабрь
23.12.2017 16:45
Save & Share
Пластиковые бутылки можно использовать в самых неожиданных ситуациях: например, тара для химических реагентов, кассетница для мелочей, защита от взрыва. Нашлось еще одно применение: переработка бутылки в термоусадочную ленту. И ее использование:
- прочная фиксация деталей без металлического крепежа;
- ручки для ручного инструмента, фиксаторы его составных частей (например, замена клину или его поддержка);
- леска для рыбалки, леска для триммера;
- прочная веревка;
- термоусадочные трубки разных диаметров;
- кто-то даже умудрился сломанную метлу ей отремонтировать;
- и т.д.

Сразу стоит оговорить, что именно моя первая версия бутылкореза неэффективна. Однако от бутылкорезов адвоката Егорова и SergeyTron DIY отличается тем, что не требует никакого инструмента для сборки: ни пилы, ни отвертки, ни шурупчика - собрать может и тот, у кого руки или голова из соответствующего места.

Лучший вариант бутылкореза - авторства SergeyTron DIY, по критериям "походный", "миниатюрный". Сам же отдаю предпочтение старой версии бутылкореза адвоката Егорова 2013 года (нашел только сейчас) собирается совсем просто, более универсальный.

Пока экспериментировал - в доме закончились абсолютно все бутылки... Хотя для бутылкореза было отложено 10шт.

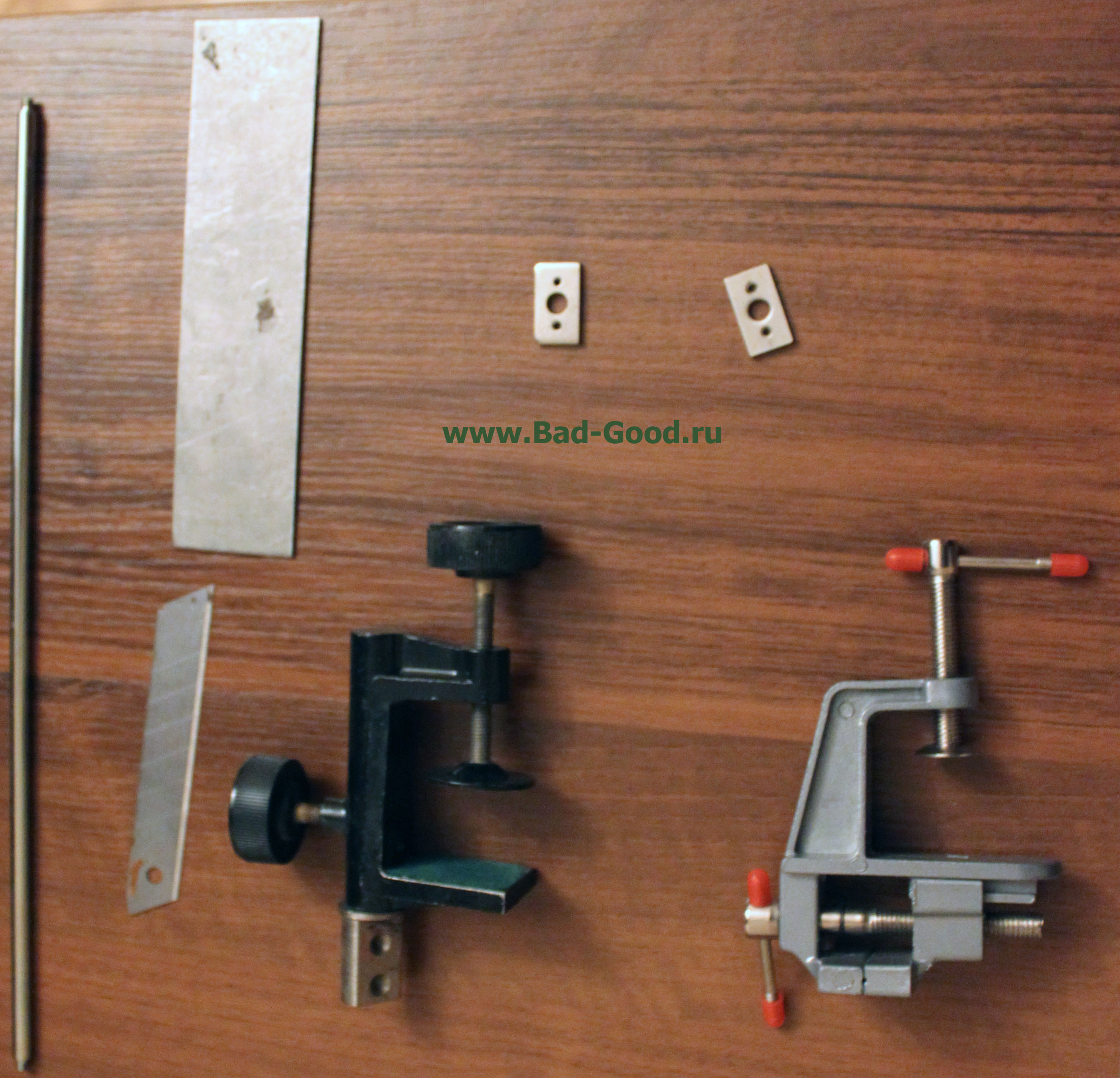

Запчасти: струбцина, минитиски (удобная третья рука), лезвие канцелярского ножа 18мм, шпилька, маленькие пластины разной толщины (парами), широкая пластина для защиты поверхности от маленьких (опционально).





Особенности запчастей:

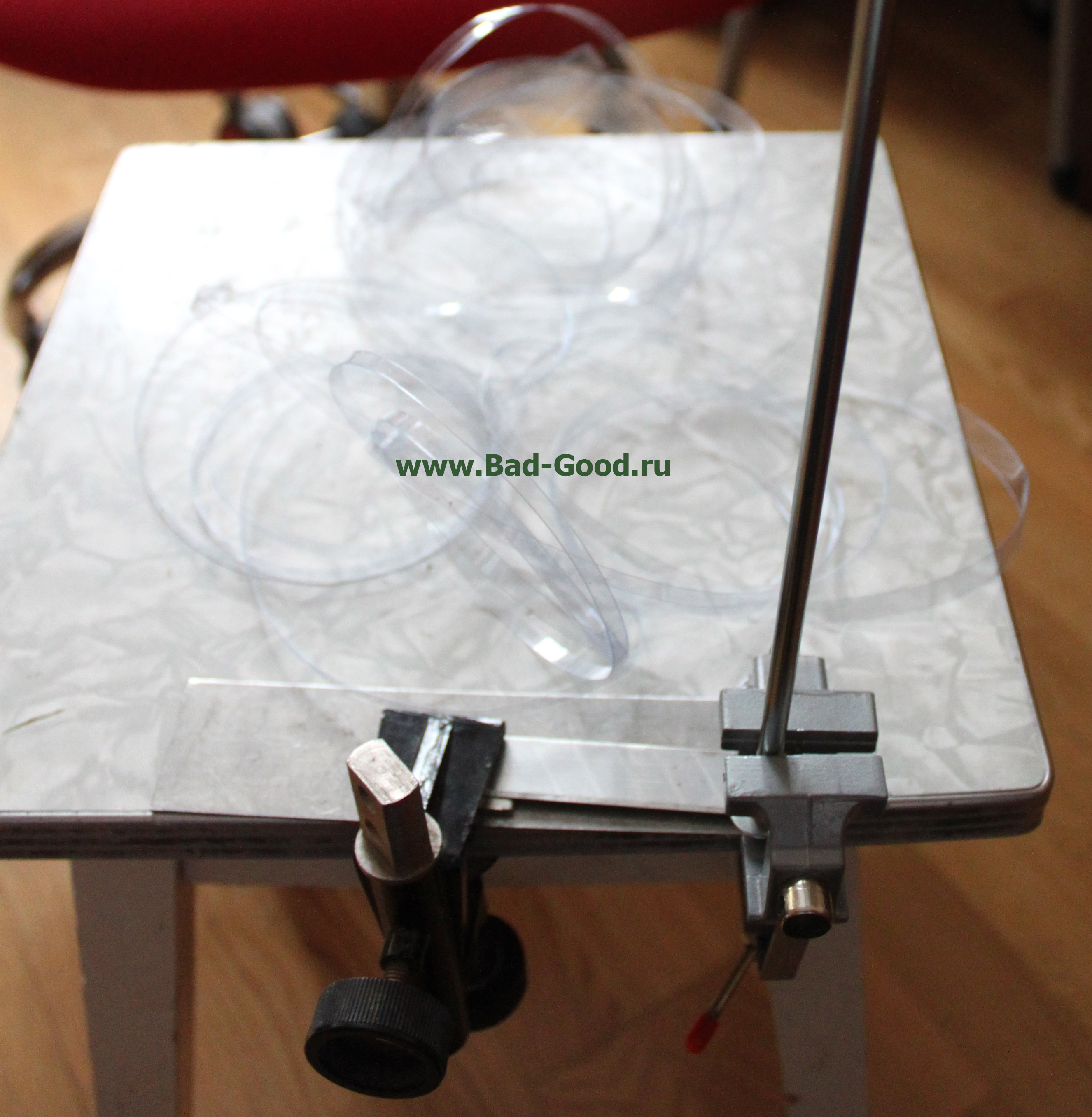

- одной струбциной обойтись не удалось (нож гуляет). Либо находятся в домашних запчастях, либо покупаются на алиэкспрессе рублей по 240;
- лезвие было взято немного ржавое и затупленное: для усложнения ситуации;
- шпилька вытащена из струйного принтера. По сути, подойдет какая-нибудь палка или ручка от швабры. Длина шпильки больше длины бутылки, диаметр - меньше горлышка;
- парные пластины выполняют роль регулировки ширины ленты путем поднимания лезвия над уровнем поверхности табуретки. Сильное затягивание не позволяет им выпасть даже без фиксатора;
- утяжелитель на бутылку с дыркой диаметром чуть больше шпильки (в принципе, бутылку можно утяжелять и просто рукой, поэтому на фото его нет).

Подготовка бутылки: отрезать дно, сделать тонкий надрез длиной 3-4см для продевания срезанной части под канцелярский нож.

Особенности работы:
- начало разрезания бутылки лучше делать пассатижами: удобно тянуть срезанную часть;
- рукой регулируется надавливание на бутылку. С 10-й бутылки сноровка начинает проявляться - лента получается ровнее;
- идеально ровной лента не получается из-за гулянья бутылки по шпильке. Все-таки нужна какая-то палка в толщину горлышка бутылки.

Тест даже неровной ленты дает потрясающие результаты:
- получилось сделать ручки для пассатижей;
- две пластмассовые детали лента стянула так, что разъединить их оказалось невозможно. На работе стяну гуляющий молоток - в этом теперь нет сомнений.

(добавлено 25.12.2017) Намотал на различный инструмент около 30 ручек - добытая несколько дней назад лента закончилась. Мотал по-разному и разной ширины:
- если лента менее 3мм - при обдувании феном превращается в неприятную на ощупь нить. Если лента более 8мм - края становятся твердыми, рукам крайне неприятно. Оптимальная ширина ленты для намотки непрямых ручек - 3-6мм;
- количество слоев зависит от задачи. Любой слой ленты создает противоскользящий эффект для металлической поверхности - для него достаточно 1-2 слоя, но лучше 2 для получения некоторой мягкости. Для получения средней жесткости ручки нужно 4 слоя, для мягкой ручки - 6 слоев. Более - не пробовал. Нужно делать одноразовый обдув для всех слоев сразу: следующий слой начинает скользить по обожженному предыдущему;
- в зависимости от времени обдува лента ведет себя по-разному. Для ручек нужно обдуть совсем чуть-чуть, чтоб она притянулась сильнее, будучи и так в притянутом состоянии. В таком виде она сохраняет мягкость. Для скрепления молотка же время обдува нужно больше, чтобы лента стянулась максимально и стала тверже. Долгое время обдува разрывает ленту, т.к. она под натяжением;
- технический фен оптимален для обдува ленты: с зажигалкой и спичками получается менее равномерное сжатие ленты;
- по сути, лента в данном случае - заменитель изоленты (утолщение ручки) и термоусадочной трубки (сглаживание поверхности). Получилось отремонтировать стержень отвертки, используя ленту. Специально мотал небрежно и обжигал долго, чтобы потом надеть термоусадочную трубку сверху - получилась твердая ручка. С большой площадью соприкосновения со стержнем и большими длиной-глубиной врезки в термоусадку. Последнее не дает термоусадке прокрутиться в ленте, и обеспечивает высокую силу трения для пальцев;
- лента совсем не режет руки. А вот инструмент может навредить рукам, т.к. держится не за ручки в момент намотки. Ладонь 2 раза укусили клещи - неприятно;
- во время обдува ленты порождается неприятный запах, без проблем удаляемый слабым сквозняком;
- конструкция ручек получается разборная. Нужно снять - лента разрезается в любом месте и просто сматывается с поверхности;
- 2 критических момента намотки: начало (чтоб не прокручивалась) и конец (чтоб кончик убрать, а то колючий). Кончик начальной ленты ставится вдоль ручки и обматывается лентой - после 3-5 витка лента не прокручивается, а кончик скрыт внутри. Кончик конечной ленты, по аналогии, прячется внутрь последних витков. Усаженная лента прижмет кончики окончательно. Началом и концом намотки ленты лучше выбирать сторону рабочей части инструмента.

Ленту можно также применять для отпугивания воробьев и иных птиц, т.к. худо-бедно преломляют солнечный свет и хорошо шуршат на ветру. Можно притянуть ей светодиодные ленты к плоской поверхности, если двухсторонний скотч в ее составе вышел из строя (что бывает часто). В конце концов, дешевый "дождик" на елку, если резать ленту 1-3мм из цветных бутылок.

Лента из моего бутылкореза получалась разной толщины, вплоть до диапазона 2-12мм на коротком отрезке. На это влияла и форма бутылки. Нужно собирать бутылкорез Егорова 2013 года: лента должна быть идеальной по толщине, независимо от бутылки; иначе наматывать ее - неудобно. Вплоть до того, что слои вспучиваются, и последующая их термическая обработка лишь уменьшает вспучивание - получаются участки разной толщины. Также повышается вероятность неприятной на ощупь поверхности.

(добавлено 26.12.2017) Еще назначения ленты:
- подвязывать растения;
- связка лент способна буксировать автомобиль;
- кровоостанавливающий жгут, если стягивать обжигом ленту прямо на одежде.

Другие замечания:
- подержав бутылку над газовой конфоркой, достигается идеальная форма для бутылкореза. Лента из такой бутылки будет усаживаться хуже, но метров получится больше;
- чем прямее ручка инструмента - тем более толстую ленту можно использовать, вплоть до 15мм;
- можно попробовать обжигать не все слои разом, а слой за слоем, не обрывая при этом ленту. Просто недожигая последние 1-2см ленты, чтоб иметь возможность продолжить намотку. Таким образом, количество слоев может быть бесконечным;
- если нагреть скрученную ленту - она с такими кручеными завитушками и останется.

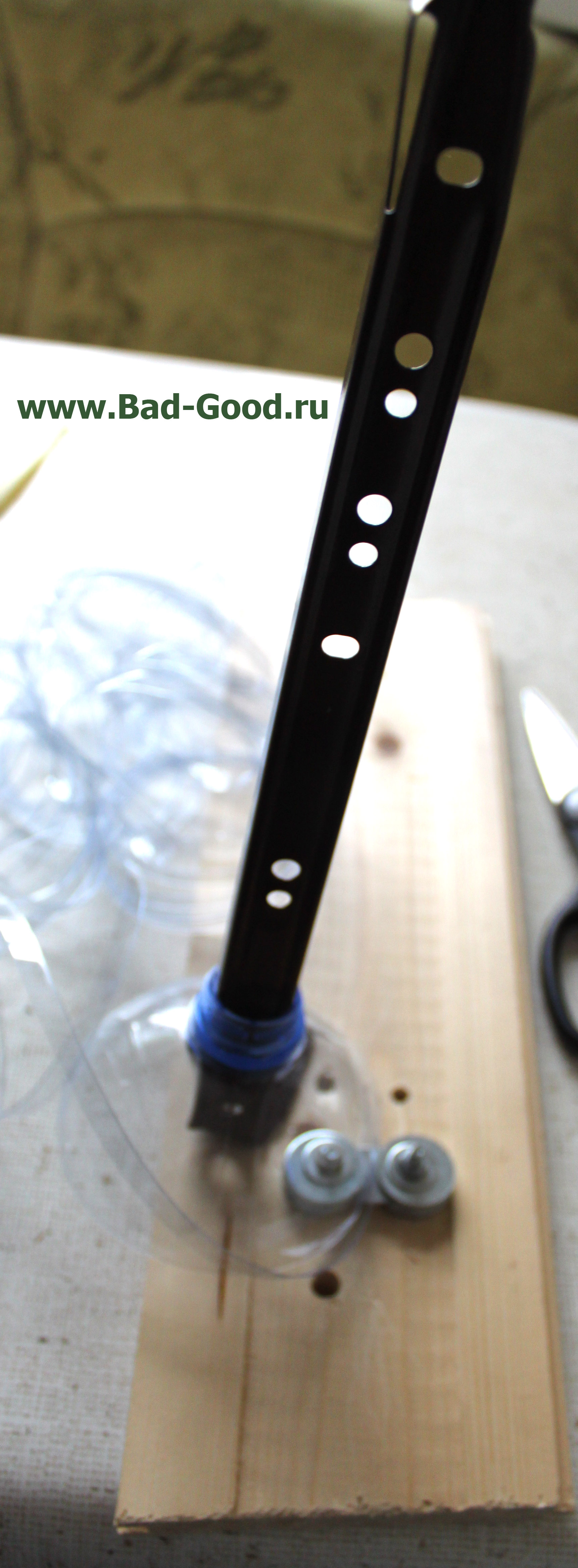

(добавлено 01.01.2017) Собрал станок для нарезки ленты из пластиковой бутылки Егорова 2013 года. Не согласен с предлагаемой им конструкцией, т.к. она сложна для понимания и не будет работать у большинства криворуких. Плюс не удалось обойтись без направляющей в горлышке бутылки для предотвращения ее затягивания под нож. В итоге переделал образец, в т.ч. положение ножа, - и успешно нарезаю ленту 6мм. 6мм - за счет того, что использовал вагонку не той стороной - иначе получилось бы ~4мм. Пробовал даже бутылки из твердого пластика (из-под мыла, технических жидкостей) - полученная лента обладает невероятной прочностью.

Запчасти:
- кусок вагонки;
- 2 гайки M5;
- 2 шайбы M5 DIN 9021 (можно и DIN 125);
- 2 болта M5 длиной не менее 30мм;
- лезвие канцелярского ножа (лучше несколько, т.к. с непривычки сборки сломается. Пачка на али стоит рублей 48);
- >=4 шайбы M8 DIN 9021. Ими регулируется ширина получаемой ленты. Высота каждой шайбы 2мм;
- шпилька высотой не менее высоты бутылки. Если нет шпильки - сойдет любая аналогия. В данном станке использовалась направляющая для мебельного ящика;
- утяжелитель на шпильку с отверстием диаметром больше шпильки, но меньше горлышка бутылки (опционально). Граммов 100-200 - требуется для бутылок из твердого пластика. Для пищевых бутылок не требуется вообще: достаточно прижать бутылку рукой именно на момент первого круга - и дальше она держит себя сама;
- струбцина (опционально). Прижимать вагонку к столу - однако успешно и без нее можно обходиться.

Инструменты:
- ключ накидной M8;
- сверла 9мм, 5мм;
- карандаш;
- 2 пассатижей;
- кусочек толстой ткани или тонкой в несколько слоев;
- щиток или очки на лицо в момент затягивания лезвия (опционально).

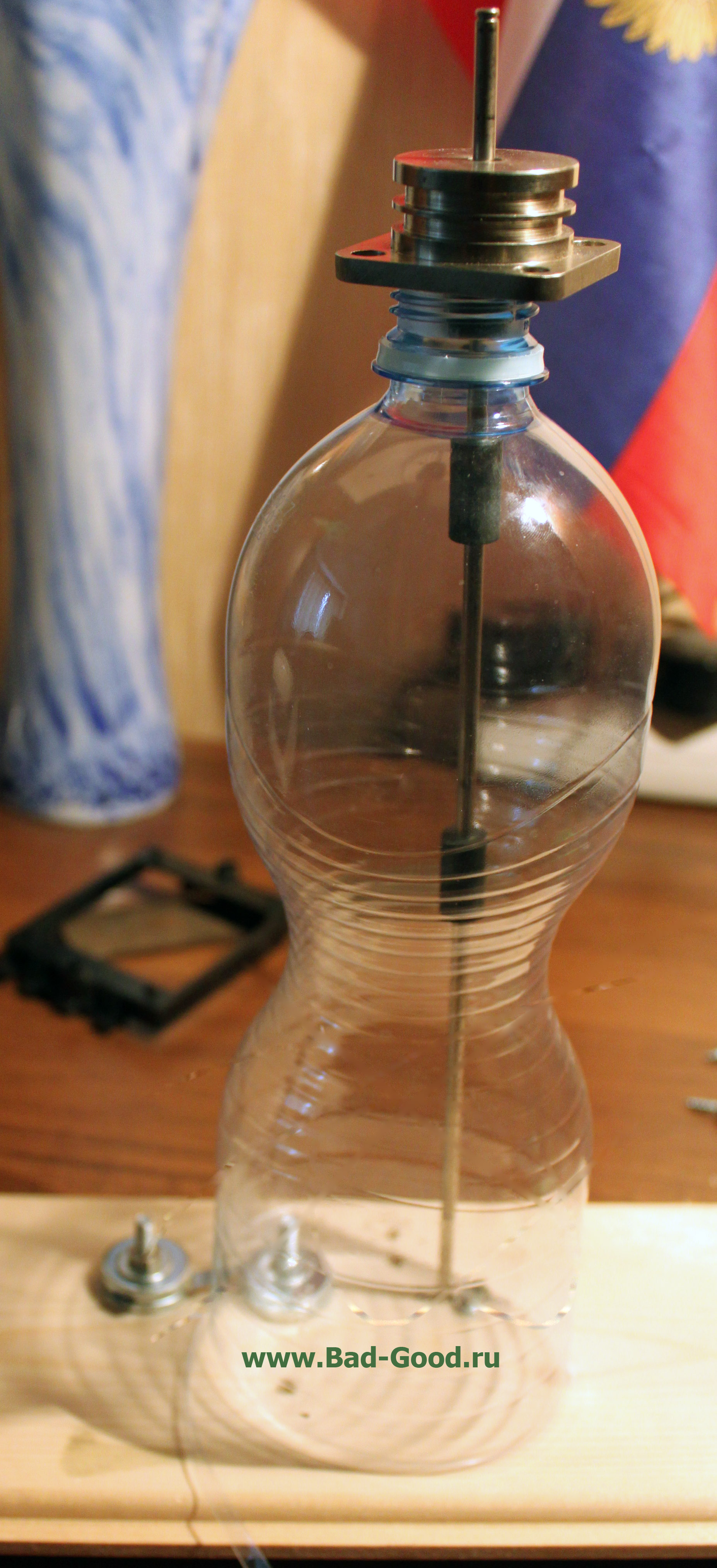

Внешний вид:




Алгоритм сборки:
- 2 шайбы M8 ставятся друг к другу на вагонку, карандашом отмечаются центры;
- в вагонке делается половинное несквозное отверстие сверлом 9мм с целью утопления в нем головки болта (ровность нижней части вагонки). Отверстие досверливается до конца уже сверлом 5мм. Поверхность выгонки должна быть без углублений именно с верхней стороны, на рисунке расположена ошибочно - и эти 2мм немного мешают работе;
- обмотанное толстой тканью лезвие ножа ломается двумя пассатижами по наклонным линиям. Варианта 2: сломается по линии или перпендикулярно - сойдут оба варианта;

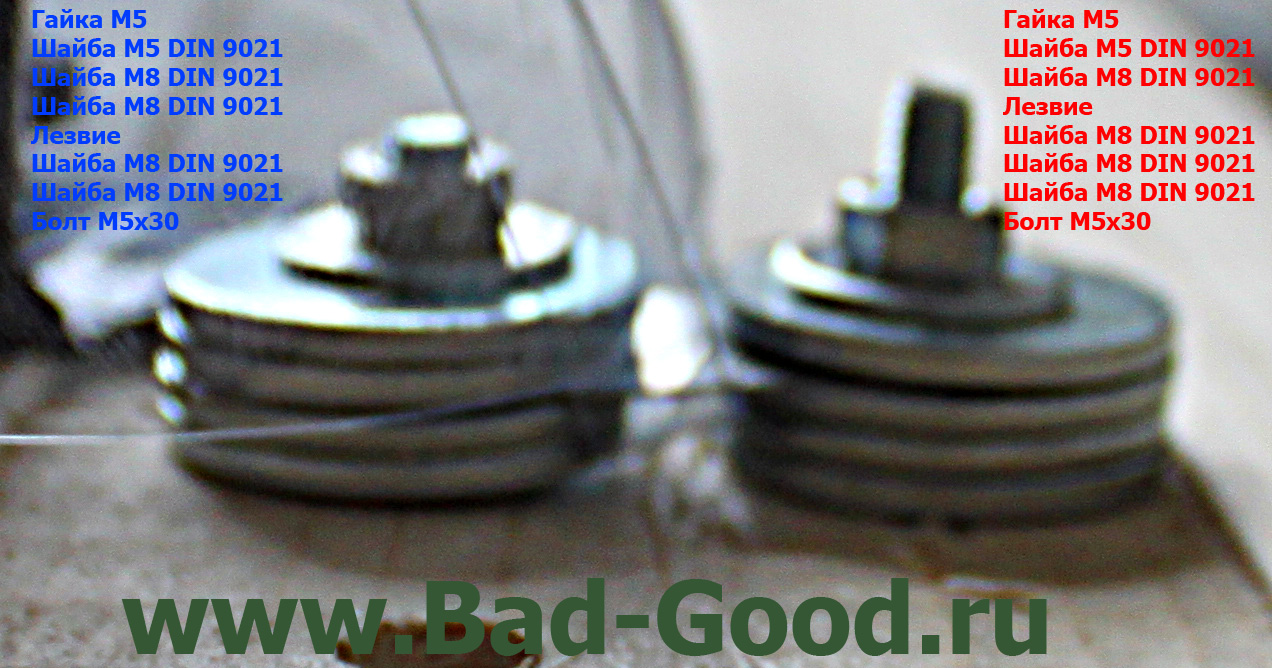

- на вставленные в отверстия винты устанавливаются элементы, как на рисунке. Шайбы M8 отодвинуты максимально друг от друга - появляется зазор. Острие ножа - от камеры; острие упирается в правый болт (прям в щелку резьбы), дырка лезвия - в левом болте. Цель - создание наклона лезвия ножа. Не затягивайте совсем намертво: лезвие может обломиться. Собственно, поэтому мне потребовалось 2-е лезвие. В случае обломанного лезвия отломанная часть улетает в другой конец комнаты (или в глаз). Задача - найти его и приложить к основной части: чтобы убедиться, что лезвие раскололось на 2 большие части, а не на 2 большие и одну малюсенькую (при этом крайне острую);
- шпилька устанавливается левее левого болта, на нее бутылка одевается горлышком вверх. Место определяется эмпирически, положив бутылку с отрезанным дном в позицию, как на рисунке. Шпилька не должна быть фиксирована намертво (для этого можно просверлить отверстие 9мм - и пусть там болтается на гайках).

Алгоритм нарезки:
- отрезать дно бутылки;
- сделать надрез 1-3мм так, чтобы начало ленты прошло под лезвием и легко закусывалось пассатижами;
- потянуть ленту горизонтально, слегка придавливая бутылку при первом ее обороте. При последующих оборотах она корректирует себя сама. Утоньшение диаметра корпуса бутылки потенциально опасно обрывом ленты. Тут нужно снизить скорость нарезки и чуть придавить бутылку - уменьшив шанс разрыва. Квадратные бутылки тоже режутся. Квадратные с ребристыми стенками - тоже; лента получается экзотическая.

Конструкцию можно улучшить. Кажется, расположенные рядом шайбы правого болта только мешают процессу; возможно, нужно отдалить его, использовав большую длину лезвия.

Оказывается, нарезанный стальной прут, шпильки, - крайне необходимый предмет. Все разошлись, кто куда; вон как извращаться уже приходится. Надо еще пару старых принтеров на работе разобрать.

(добавлено 02.01.2017) Виды пластика и свойства лент из него.

(добавлено 04.01.2017) Получилось использовать ленту из толстого ПЭТ как напильник - зашкурил отпиленную вагонку. Не очень удобно, но работает - заусенцев у дерева нет.

(добавлено 16.01.2018) Похоже, что-то изменилось за последние несколько месяцев. На алиэкспрессе теперь попадаются ножи 18мм по 92руб/10шт, а в российском "Комусе" нашел дешевые 49руб/10шт.

(добавлено 19.01.2018) Собрал походный бутылкорез авторства SergeyTron DIY. Действительно, с учетом, что вместо шпильки можно установить кусочек трубы, - бутылкорез легко помещается в карман. Сам же собирал из того, что есть под рукой, то есть: условия компактности и прочности выполнены частично.



Выяснилось, что этот походный образец, по сравнению с последним стационарным образцом на куске вагонки, имеет ряд недостатков:
- вопросов вида "а почему лезвие должно быть наклонено и куда", "куда направлять угол пропила" и подобных - много больше. На первый вообще ответа не имею; разве что, увеличение режущей площади. Пропил, в данном образце, должен быть уже со стороны лезвия: в противном случае лента зажевывается;
- нет устойчивости. Самодельная ручка должна быть длиннее. Без пассатижей сложно получить первый виток ленты;
- нет запаса прочности лезвия: лента режется участком лезвия длиной ~1мм. Затупилось уже на 20-й бутылке;
- остаток бутылки, который невозможно разрезать, - больше;
- исправно работающий пропил в видео SergeyTron DIY расположен близко к диаметру бутылки - на данном образце тоже лента получается ровной. Однако если бутылка уже, или шире, или с гуляющим диаметром - начинаются проблемы;
- не способен разрезать толстые бутылки: толщина пропила в данном образце должна быть шире или длины лезвия не хватает для нормальной резки. Ленту тупо заклинивает при разрезании бутылки из-под мыла;
- на данном образце - опасный контакт заднего конца лезвия с рукой: можно проткнуть кожу. Если вагонку можно просто придержать рукой или придавить ногой - тут в роли упора только ручка с близким контактом с металлической частью;
- брусок, так же, подойдет не любой: на образце - растрескался и постоянно пачкает все деревянной крошкой. Брусок треснул от саморезов;
- на образце 2 ошибки: пропилы по линиям волокна бруска (а не поперек), винты не с той стороны лезвия (их задача - удержать лезвие от смещения под давлением).

Выяснилось: если нет под рукой гвоздей - без проблем подходят стандартные вытяжные заклепки 3.2мм, вбиваемые в высверленное отверстие 1мм. Даже такой хлипкий Брусок при этом не трескается.

В связи с получившимся результатом:
- есть вопрос: вероятно, увеличение длины режущей части лезвия в образце Егорова 2013 года - увеличит его ресурс и не нарушит процесс резки;
- немного гуляющая шпилька лучше зафиксированной вертикально: сама корректирует наклон бутылки, что упрощает сборку других узлов. Расположить же шпильку, жестко зафиксированную под углом 5 градусов назад, - сложновато.

На алиэкспрессе продаются лезвия для скальпеля. Возможно, они лучше лезвия канцелярского ножа.

(добавлено 26.01.2018) Научился вязать узлы, позволяющие стягивать ленту без нагрева. На ютубе есть видео "Стяжка (хомут) из ПЭТ ленты. Вариант 1 (узлы)" - сама технология изготовления узла проста для запоминания. Действительно, с лентой 4мм возможны такие трюки.

(добавлено 28.01.2018) Собрал бутылкорез из скальпеля, условно успешно.



Параллельно модернизировал конструкцию на вагонке:
- ось и винты на одной линии. Это позволяет направить вектор разреза бутылки четко под 90 градусов к лезвию;
- вагонка перевернута. Не дает бутылке задраться вправо (что вызовет ее перекос вверх на стороне лезвия - и лента сорвется);
- утяжелитель 150г не дает бутылке оторваться от доски, но и не мнет ее;
- если расположить ось под углом 5-10 градусов по горизонтали в сторону лезвия (горло бутылки направлено к лезвию) - утяжелитель отработает на все 100 и не даст ленте сорваться. В этом образце хреновая шпилька - понятное дело, что утяжелитель не опустится до вагонки и застрянет по пути. Зато это дало четко понять: как только утяжелитель перестает действовать - лента обрывается. То есть: зафиксированная шпилька под углом к лезвию с утяжелителем - путь нарезания ленты одной рукой без больших энергозатрат. Из этого всего следует, что с расположением и конструкцией шпильки на первой вагонке мне просто повезло: получилась шпилька шириной четко с горло бутылки - поэтому ее придавливать и не нужно было: она не болталась так сильно, как в образце текущем;
- на фотографии не отмечен торчащий саморез на одной линии со шпилькой и винтами. Смысл - не давать бутылке слишком сильно приближаться или отдаляться от лезвия. Возможно, такой же саморез нужен четко перед самым лезвием с левой стороны.

(добавлено 29.01.2018) По ходу дела, наклонять ось под углом 5 градусов не надо, т.к. наклонено лезвие. Хочешь - лезвие наклоняешь, хочешь - ось. Но в деревяшке ось зафиксировать трудно оказалось, т.к. в наличии нет шпилек с резьбой. Скорее всего, нужно использовать уголок - и любую палку к нему на суперклей.

(добавлено 27.12.2018) Применение ленты с использованием зажигалки, а не термофена, - неудобно из-за малой площади нагрева и локализации температуры в одной точке.
