Быстрая и удобная настройка потенциометров 3296 (09.09.2018). Печать E-mail
2018 - Сентябрь
09.09.2018 01:58
Save & Share
Обычная настройка потенциометра: разогнуть ноги, подключить к ним крокодилы мультиметра, покрутить винт до нужного значения. Только расстояние между ногами слишком маленькое - и крокодилы постоянно замыкаются друг на друга. Неудобно. Казалось бы, впаять в плату и настроить на ней - но почему-то настройка в этом случае получается некорректной или неточной. В итоге изготовил печатную плату для повышения удобства настройки данных резисторов до процесса пайки.

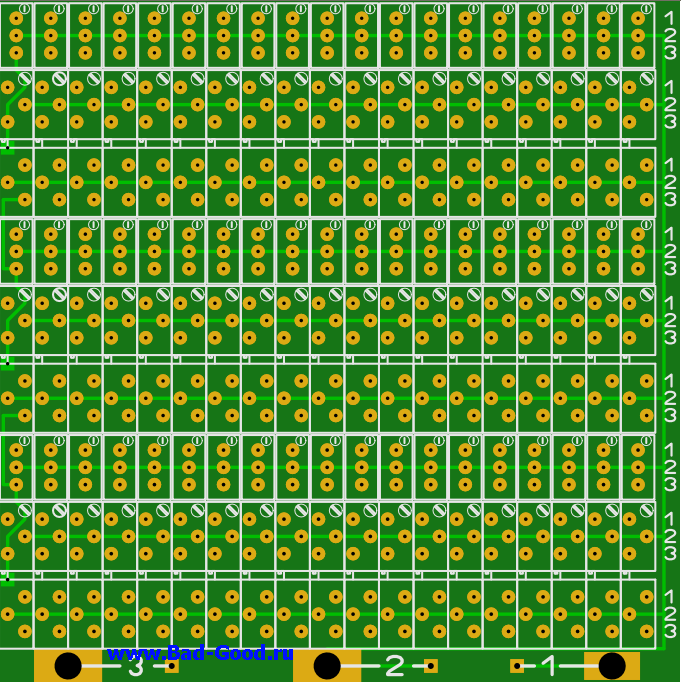

Крокодилы мультиметра подсоединяются к большим площадкам. Штыри в плате в первой части 0.52мм, во второй 0.54мм, в третьей - 0.56мм. В итоге потенциометры можно вставлять как новые, так и очищенные от олова. Штыри соприкасаются со стенкой цилиндрического отверстия при легком надавливании при вращении регулировочного винта. Если отверстие износилось - целый ряд запасных.

С учетом того, что в одно посадочное место могут влезать резисторы 3296 разных моделей (например, W и X) - в результате ноги 1 и 3 могут быть поменяны местами. В связи с этим нумерация ног 1 и 3 условная. 3296W оттестированы нормально, другими не пользуюсь.

Плата изобилует посадочными местами, перебор. По сути, можно сделать по 5 мест на каждый тип резистора. Рекомендуемая толщина платы - максимальная из бюджетных: 1.6мм.

Плата (48.4КБ).
Обновлено ( 09.09.2018 21:57 )
