Распиновка и поведение трансформаторов ИБП (29.06.2019). Печать E-mail
2019 - Июнь
29.06.2019 17:35
Save & Share
На примере трансформатора 430-2063D из ИБП APC BK 500EI. На них в свое время была сделана хорошая гальваническая развязка мощностью 120Вт.

Было решено рассмотреть трансформатор еще раз, спустя годы, именно как черный ящик. Интернета нет, посмотреть прошлые результаты невозможно - тестировался в лоб.

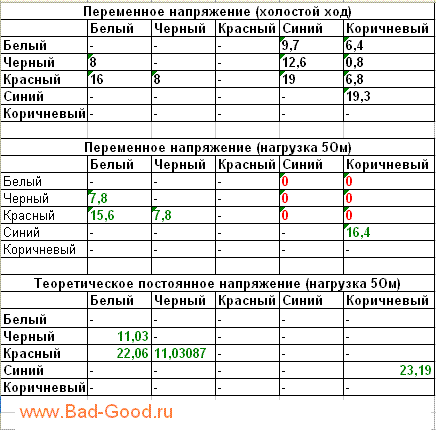

Измерение напряжения холостого хода показало, что все 5 проводов трансформатора взаимодействуют друг с другом при подаче входных 220В. Час рисовал электрическую схему трансформатора - ни в какую: номиналы напряжений не совпадали математически. Перемерил все комбинации заново. Получил другие. Выяснилось, что напряжение холостого хода ничего не стоит.

Измерение сопротивления обмоток показало четкое разделение двух обмоток: белый+черный+красный, синий+коричневый. Что в микроволновках, что в ИБП - трансформаторы-печки: материалы и качество изготовления - плохи. Результат - фонят обмотки друг на друга при отсутствии нагрузки.

Подача нагрузки ~5Ом показала, что есть незначительные потери на трансформаторе:
- на первой обмотке белый-красный напряжение 15.6В при 3А должно дать тепловыделение 1.2Вт - на деле меньше;
- на второй обмотке синий-коричневый напряжение 16.4В при 3.2А должно было дать тепловыделение 9.28Вт - на деле меньше. С учетом того, что до второго измерения напряжения на холостом ходу там было около 17В вместо 19В - не стоит доверять показаниям напряжения холостого хода.
