Параметрический стабилизатор напряжения (01.08.2019). Печать E-mail
2019 - Август
01.08.2019 21:56
Save & Share
Сборка простейшей схемы с использованием одного транзистора BDX33C, одного стабилитрона КС510А и резистора 0.125Вт. Использовался источник питания на 12.6В на конечное напряжение стабилизации 9В/1А.



Работает: напряжение холостого хода - 9.8В, напряжение при нагрузке 1А - 9.4В, понижение напряжения на 4.1% относительно входного.

О формулах:
- Uвх >=Uвых + 3. Под Uвых подразумевается Uстаб. Возможно, часть падения напряжения при подключении нагрузки связано с нехваткой 0.2В для соблюдения условия;
- PBDXCC3 = (Uвх - Uвых) ∙ Iмакс. Под Iмакс подразумевается максимальный выходной ток. Без радиатора можно использовать не более 0.5Вт, с маленьким радиатором 3см2- не более 1.5-2Вт. В моем случае - теоретические 3.6Вт, требуется средний радиатор 10см2 (а лучше - 40x40мм);
- Iбазы = Iмакс / hFE. Под Iбазы подразумевается ток базы транзистора. Ток базы не должен превышать ток стабилизации стабилитрона - стабилитрон по нему и выбирается. У BDX33C hFE=750, на практике - всегда больше 1000. Даже теоретический ток базы много меньше максимального тока стабилизации КС510А и составляет до 1.3мА;
- Rбазы = (Uвых-Uстаб) / (Iбазы+Iстаб мин). Под Iстаб мин подразумевается минимальный ток стабилизации стабилитрона. Сопротивление в моем случае - 1565Ом. Так как Iстаб в формуле минимальное - 1565Ом есть верхняя граница сопротивления - берется сопротивление 1.5кОм, а не 1.6кОм;
- PR = (Uвых-Uстаб)2/Rбазы. В моем случае - 0.008Вт. Заслуга данной величины - высокий hFE.

Почему выходное напряжение выше нормы: у стабилитрона неточно выставлен ток стабилизации резистором. Заявленные ТТХ КС510А: номинальное напряжение стабилизации 10В, минимальное - 9В, максимальное 11В. Вместо постоянного резистора, с учетом его разброса ±10%, лучше использовать потенциометр 3296. В моем случае - с маркировкой "202".

Итог: параметрический стабилизатор работает. Но не обеспечивает точность выходного напряжения до сотых-тысячных вольта - с чем без проблем справляется любой стабилизатор серии LM3xx. То есть, параметрический содержит в себе меньше элементов, больше расчетов и больше просадку по напряжению. Если нет LM3xx под рукой - можно собирать.

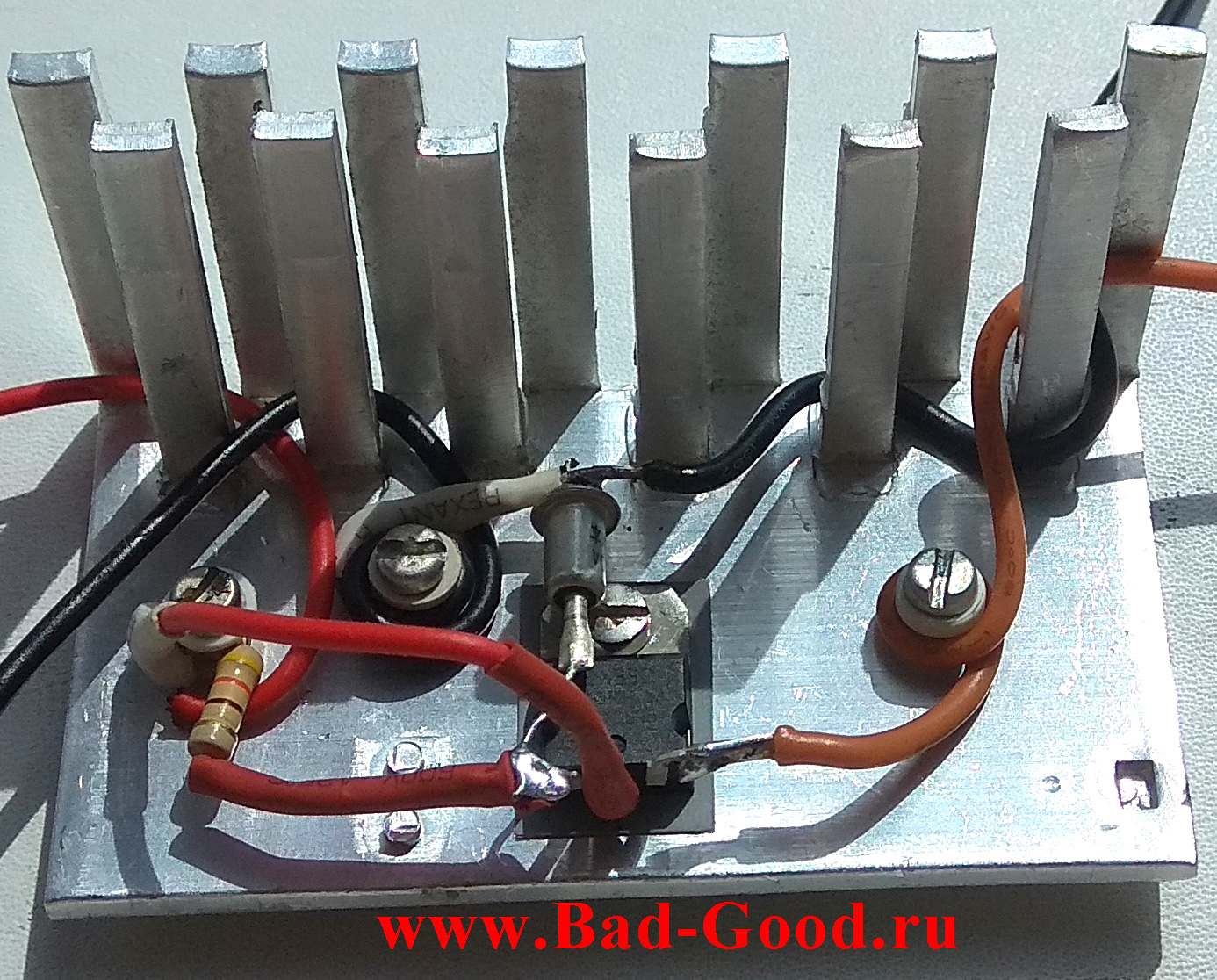

(добавлено 05.08.2019) Монтаж на бросовый радиатор от БП ПК. Ошибки:
- на диод забыл надеть термоусадку;
- на корпусе BDX33C может быть потенциал эмиттера. То есть, радиатор под напряжением. Четких правил наличия потенциала на корпусе микросхем не существует. Например, на LM317T на корпусе - Vout.

Обновлено ( 29.01.2024 17:51 )
