Телеметрия компьютерного вентилятора (12.08.2019). Печать E-mail
2019 - Август
12.08.2019 20:29
Save & Share
Стояла простая задача протестировать б/у корпусные вентиляторы на исправность. БП ПК под рукой не было, но был источник питания до 40В. Решил поиграться с вентилятором 12В/0.14А. Оказалось, компьютерные вентиляторы корректно работают с напряжением до 24В. И эффективность охлаждения сильно повышается. Как минимум, можно использовать вентилятор 80мм как 120мм.


Минимальное напряжение старта вентилятора - 3.5В. Минимальное поддерживающее напряжение после раскрутки - 3.2В. На 18В зафиксирована стабильная работа на протяжение 8 часов, на 24В - 2 часа (не хватило времени: источник отобрали).

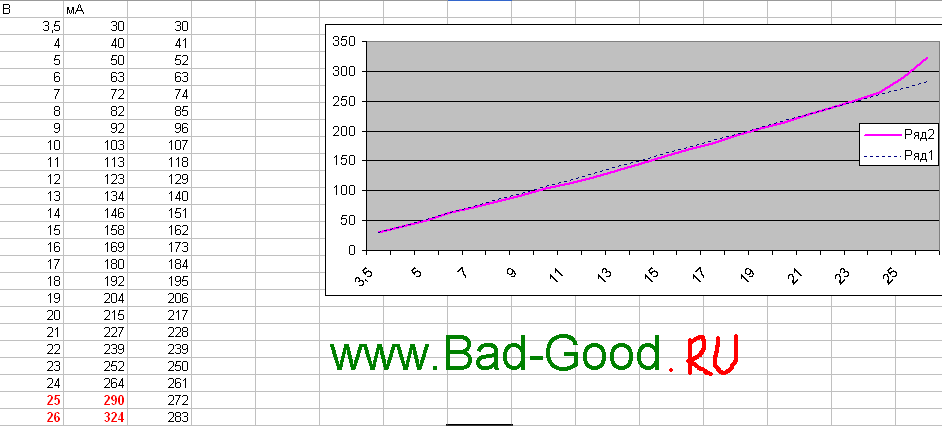

Телеметрия вентилятора в виде ВАХ представлена на рисунке.



Номинальный ток 0.123А не соответствует заявленному 0.14А.
Отмечается плавное нарастание тока в среднем по 10-11мА/В до границы 24В.
Между 24В и 25В - резкий скачок тока (на рисунке показан как от 24В). При достижении 27В - резкое возрастание тока, вентилятор не крутится (вероятный пробой внутри двигателя). Ток становится 0.56А, вентилятор нагревается и начинает выделять запах с дымком.

Вывод: вентиляторы 12В можно использовать при напряжении до 24В, установив предохранитель быстрого срабатывания.

Это было смакетировано на БП ПК, который пришлось все-таки найти, и вентилятором 12В/0.13А. +12.6В на аноде, -12.4В на катоде. Полет нормальный в плане номиналов токов (длительный ток 200мА, стартовый ток 240мА). Полет нормальный в плане предохранителя 0.2А (не сгорает при стартовом токе 0.24А). Но ненормальный в плане изменения тока и звука: скачки ±10мА, звук вентилятора неровный. Вентилятор находится на границе смертельного напряжения - не хватает резистора 3296W 101, забирающего от вентилятора излишек 1В. С установкой резистора и его настройкой на значение 24В на вентиляторе - проблема ушла полностью.

Предохранитель 0.2А же отжег: не сгорал и при 0.358А, и при 0.6А. Такого превышения по току еще никогда не было, несмотря на ранее проведенные тесты с превышением тока в 2 раза и несгоранием предохранителя. Брак с алиэкспресса попался (или с маркировкой ошиблись). Впервые в жизни рекомендуется покупать дорогие фирменные предохранители, хоть в чиподипе. Тогда будет близость теоретического номинала срабатывания с практическим.

Если веры предохранителю нет - можно использовать уменьшение сопротивления вентилятора при пробое (около 2 раз). От шунта 1Ом/0.5Вт снимать малое напряжение при 0.25А (0.26В) как нормы и возросшее напряжение при 0.56А (0.52В) как ошибки. Полученные 0.52В можно усилить с помощью транзисторного усилителя напряжения. Полученное напряжение - использовать для замыкания другого транзистора: замыкается +5В и GND, порождается КЗ в БП, срабатывает встроенная защита БП, БП отключается до следующего включения. Данная часть не макетировалась.

Вывод-2: токоограничивающего резистора 3296W с заявленной мощностью 0.5Вт - хватает для установки на вентиляторе четко 24В от линий БП ПК +12В и -12В. В остальных случаях (хоть +12В и -5В) установка такого резистора не требуется.

Нужно быть внимательным к описанию отрицательных напряжений БП ПК. Нельзя превышать написанный номинал тока на этикетке. При токе 1А за 4мин, ранее при снятии ржавчины электролизом, был уничтожен замечательный лабораторный источник, сделанный из БП ПК, - при написанном на БП токе 0.8А. Сейчас же, при попытке закоротить источник по линиям +12В и -12В (без нагрузки, самое что ни на сесть КЗ, его не жалко было) получил такое же фиаско: защита от КЗ срабатывает - но источник успевает повредить сам себя. Итог тот же: БП включается - но тут же срабатывает его же защита от КЗ и  отключает его. БП - на свалку.

На некоторых вентиляторах, запущенных кратковременно при 24В, наблюдается уменьшение тока за минуту работы (например, с 200мА до стабильных 185мА). Возможно, это нелинейное падение напряжения на предохранителе, или плохой контакт в держателе предохранителя, или провода вентилятора малы по сечению (настолько сильная экономия, что двойной ток уже не держит).

Ни 1 вентилятор при 24В не свалился в короткое замыкание в двигателе. Возможно, стоит отметить, что вентиляторы были до 0.22А.
Обновлено ( 12.08.2019 21:20 )
