Платы аналогового ввода: несоответствие ТТХ (22.04.2019). Печать E-mail
2019 - Апрель
22.04.2019 19:19
Save & Share
Макетирование разного рода нестандартных ситуаций позволило выявить ряд недостатков у платы аналогового ввода PCI-9113A. Возможно, это распространяется и на платы иных производителей.


Макетирование показало:
- сопротивление канала одной из плат - не заявленные 10МОм, а 60кОм (простой расчет по закону Ома). Из этого следует, что делители напряжения не должны иметь высокие номиналы резисторов. Но на практике в других платах идеально себя показала комбинация 30кОм+75кОм - и работают исправно. То есть, нарвались на брак. То есть, требуется более тщательное тестирование плат при их покупке - именно в данном контексте;

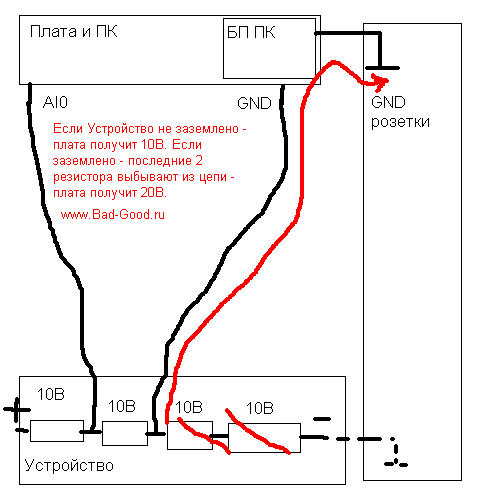

- каналы платы не имеют гальванической развязки (подключение в канал одиночного провода питания +5В БП ПК показало напряжение на канале). И это при кричащей надписи "isolated" на инструкции. То есть, если имеется устройство, заземленное на GND розетки, то возможны проблемы работы с устройством - и именно в тандеме с платой аналогового ввода. Если GND розетки соединена с нейтралью, и если в устройстве выполнена неверная разводка элементов, то часть элементов устройства будет отсечена. Как следствие, может возрасти напряжение на канале платы аналогового ввода; а пробой платы может привести не только к ее повреждению, но и системного блока.



То есть, если при присоединении +5В к плате аналогового ввода она вдруг пробивается и выходит из строя - вполне возможно, что это не вина производителя платы, а вина производителя устройства (в виде неправильного расположения элементов на схеме), а также монтажа электрической сети (заземление типа TN-C/TN-C-S).
Обновлено ( 02.07.2020 17:12 )
