Тестер USB v.1.0 FINAL (31.08.2019). Печать E-mail
2019 - Август
31.08.2019 14:29
Save & Share
Проверка напряжения на разъемах USB ПК, ЗУ, КПА и прочей аппаратуры. С нагрузкой и без нее. В печатной плате реализована проверка током ~1.1А, т.к. разъемы USB ПК способны выдачу тока почти вшестеро выше стандарта 0.5А.


То есть, тестер проверяет номинальное напряжение USB без нагрузки, а с нагрузкой - в т.ч. и качество проводов. Именно с помощью такой самоделки были выявлены крайне низкие ТТХ проводов в разъемах ноутбуков и кард-ридеров. Итоговая плата немного допилена.



Из минусов - катастрофически не хватает места, и как следствие:
- под вольтметр надо подложить бумажку во избежание закорачивания контактов его платы;
- кнопка подключения нагрузки выводится отдельно, что может быть и удобным, как выбор абсолютно любой нормально разомкнутой кнопки;
- нельзя на плате 100x100мм реализовать 4 таких платы единовременно - только две.

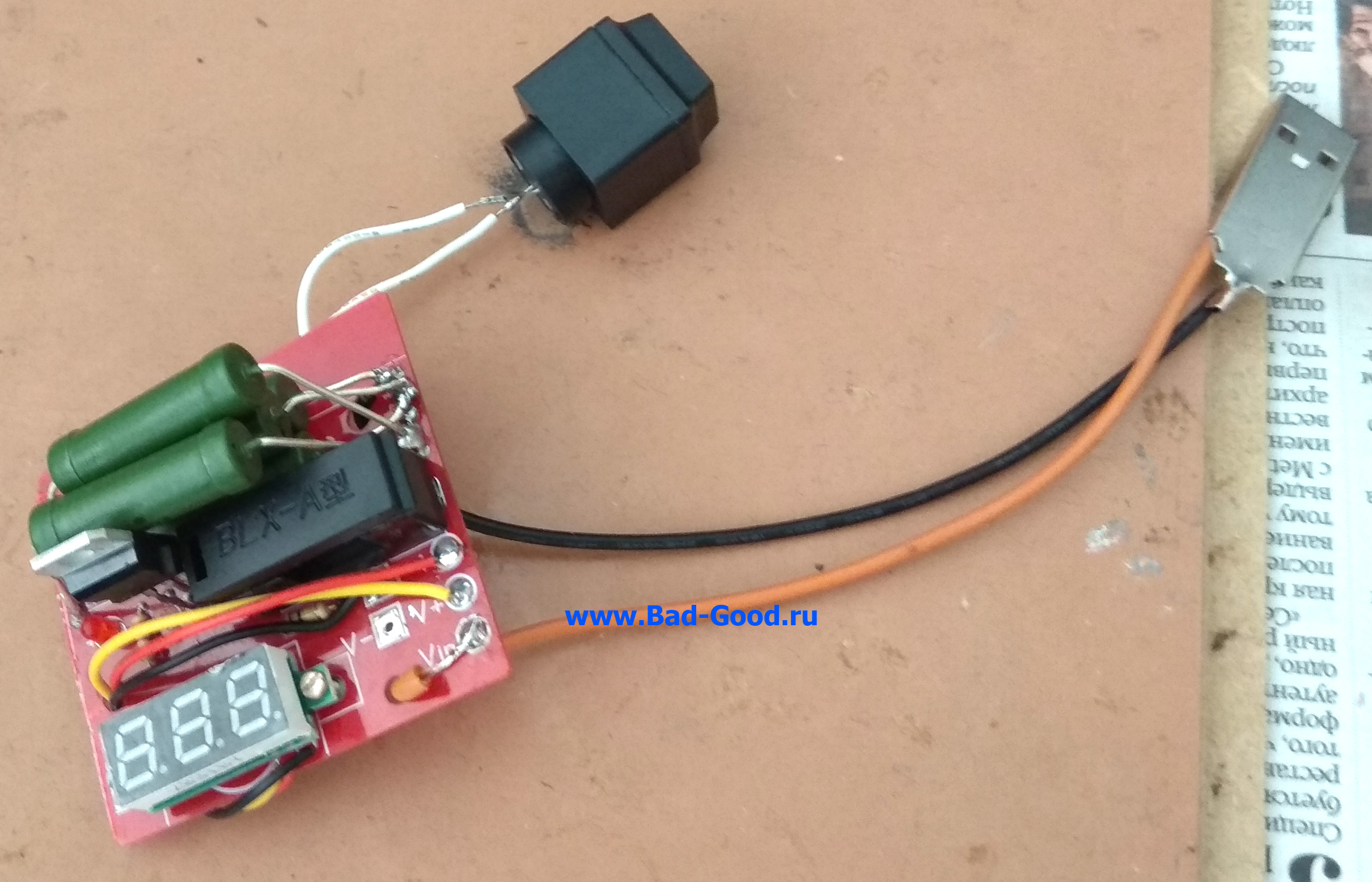

На фото использовался транзистор BDX33C с hFE=750 по паспорту и >1000 в реальности. Акцент сделан, потому что транзистор, по итогам работ с ним, относится к универсальным NPN почти на все случаи жизни - при цене рублей в 10.

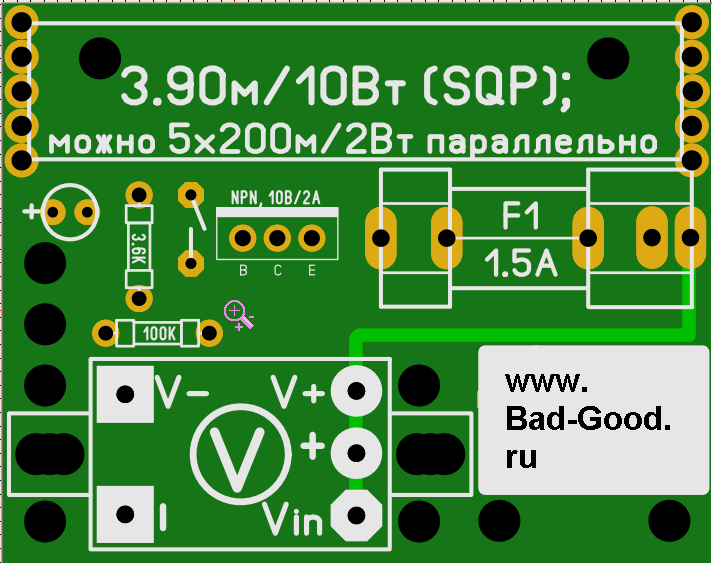

Скачать плату (26.3КБ).
Обновлено ( 31.08.2019 15:10 )
