Светодиодная панель на 256-1024 индикатора (24.02.2018). Печать E-mail
2018 - Февраль
24.02.2018 13:30
Save & Share

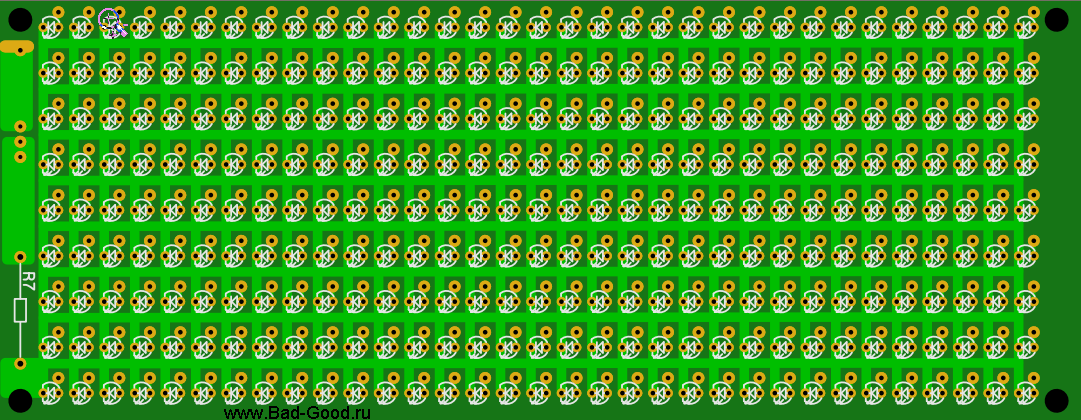

В рамках превращения макета дешевого прибора тестирования жгутов в полноценный прибор на печатных платах - была разработана светодиодная панель на 256-1024 светодиода. Тестировался на практике вариант с 256 светодиодами. После теста в файлы .LAY6 и .GBR были внесены последние изменения с целью унификации платы под иные цели.

Основные тезисы и уточнения:
- через 1 резистор можно зажигать до 15 светодиодов: глаз не заметит изменения в яркости - экономия на токоограничивающих резисторах;
- китайские светодиоды настолько яркие, что пришлось сделать регулировку яркости: не стандартные 220Ом при 5В - а вплоть до 3кОм. Покупались самые дешевые, за 250руб/1000шт.;
- потенциометр R8 как регулятор яркости - 3296W. Ограничитель тока R7 - 1Вт и выше;
- дорожка шириной 0.5мм и глубиной 1oz (0.0175мм2) способна проводить ток 0.7А. Здесь дорожки утолщены настолько, что способны выдержать зажигание 256 светодиодов одновременно (ток 5.12А), что маловероятно на практике. В таком случае есть смысл увеличить длину между контактами R7;
- отверстия для светодиодов имеют диаметр 0.8мм, однако успешно вставлялись и при 0.72мм. Увеличение связано с повышением комфорта при замене светодиодов после их износа (и чтобы не перегреть сам светодиод). Возможно, есть смысл в величине 0.9-1мм;
- доступны комбинации 256, 512, 768, 1024 светодиода как целиком на одной плате, так и по отдельности.





Файлы (3.18МБ).

(добавлено 25.02.2018) Если использовать понижающий преобразователь напряжения до 1.5-2В - резисторы вообще становятся не нужны; и светодиоды будут светить одинаково ярко хоть 256шт одновременно, хоть 1шт.

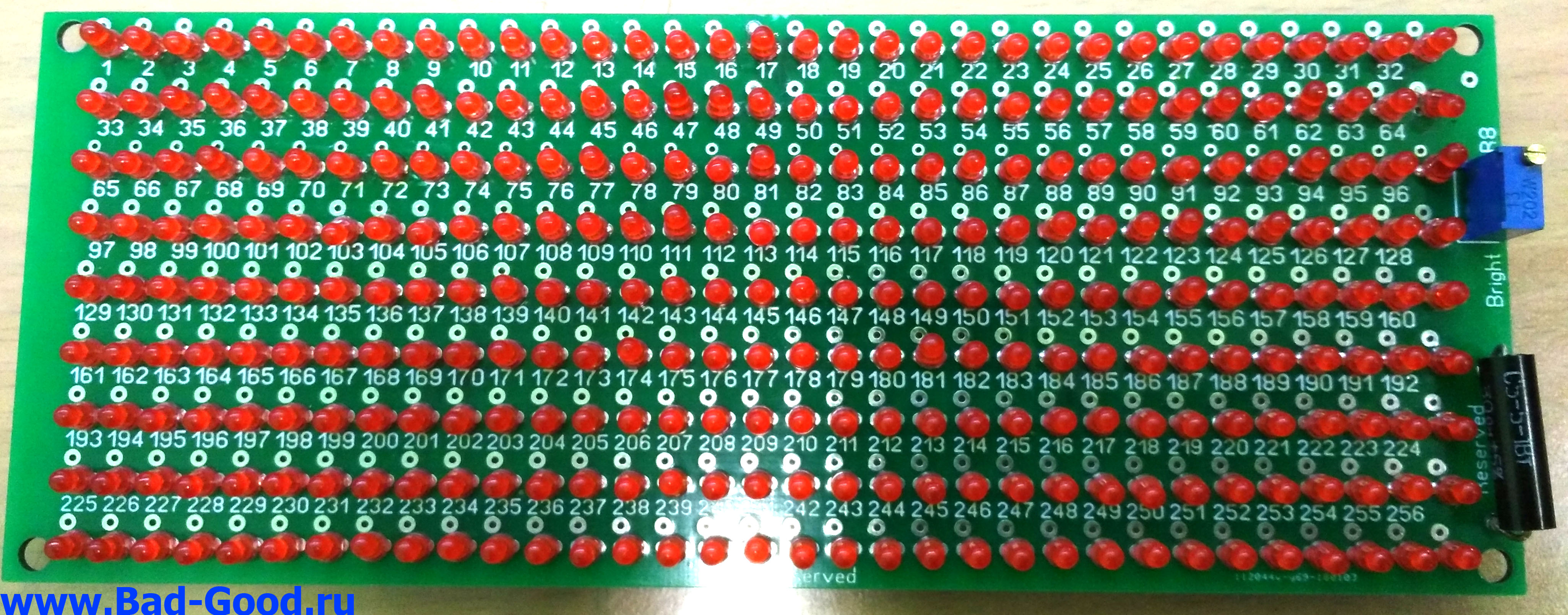

(добавлено 27.02.2018) Внешний вид предыдущего успешного образца.



(добавлено 12.03.2018) Внесены мелкие исправления: надписи, размеры отверстий, графические представления элементов.

(добавлено 20.03.2018) Внесены мелкие исправления. Попытка создать светодиодную панель с разветвителем провалилась из-за неудобного расположения выводов (1-33-2-34) и уменьшения количества светодиодов до 128. Неудобное расположение выводов невозможно подписать нумерацией - отсюда основная проблема. Возможно, решится в будущем.
Обновлено ( 20.03.2018 19:59 )
