Заметки по микросхеме 4060 (26.02.2019). Печать E-mail
2019 - Февраль
26.02.2019 22:51
Save & Share
Данный генератор-счетчик делитель усиленно тестировался из-за своей универсальности и заслуженного места в кассетнице. Вдобавок к прошлому опыту добавляются не только новые числа, но и измененный вариант печатной платы для создания генератора в миниатюре. Уточнено абсолютно все, даже пределы по напряжению и степень влияния панелек DIP16. Однако тест платы еще не проводился - и в архив пока не добавляется.


Обнаруженные особенности при тестировании:
- вечная забывчивость того факта, что частота генератора делится на 16, т.к. сигнал принимается с Q4. Что производитель курил - непонятно. Поэтому реальная формула - f=1/(2.2∙Rt∙Ct)/16. Соответствует действительности с погрешностью 1.25%;
- если есть голая проволока вместо проводов или непропаи - генератор может быть нестабилен. Возможно даже, не касаясь микросхемы рукой, изменить ее частоту или даже остановить генератор;
- даташит оказался с изюминкой. Если использовать минимальные значения в формуле расчета частоты - получается 4545454.545Гц. На деле же с Q4 будет выходить 284090.9Гц. Всего 284кГц - меньше, чем у микросхемы 555. И еще одна "звездочка": при Vdd=10В. Изучив один и тот же обвес при разных напряжениях, получилось: при понижении напряжения падает частота. С 15В до 7.5В частота упала более чем в 2.5 раза;
- удалось вывести микросхему всего на предел по частоте в 10кГц, при заявленной 284кГц, - на напряжении 10В. Однако всего лишь из-за отсутствия конденсатора 100пФ: использовался 1500пФ. Сигнал не терял свою форму ни разу при тестировании исправных микросхем. Отмечается сложность измерения пикофарадных конденсаторов - вероятно, был не 1500мкФ;
- зависимости минимального Rt нет от R между Cr и GND. Но есть от Rs (на плате обозначен как как 430K - будет сделан как потенциометр). Минимальное Rt при одинаковом обвесе у разных микросхем разное - и универсальным принято значение 3кОм (хотя это ограничение для лучших в данном вопросе). Если выйти за пределы минимального Rt - сигнал сначала идет рваным, а потом полностью угасает. Если в прошлом варианте универсальное Rt было выбрано 430кОм, то сейчас - 5кОм; только потому, что при 5кОм частота выше. То есть, можно вообще забить на формулу даташита Rs>=10∙Rt и использовать Rs>Rt. Впаять по 100кОм и крутить одновременно, если прям самый максимум выжать надо по частоте;

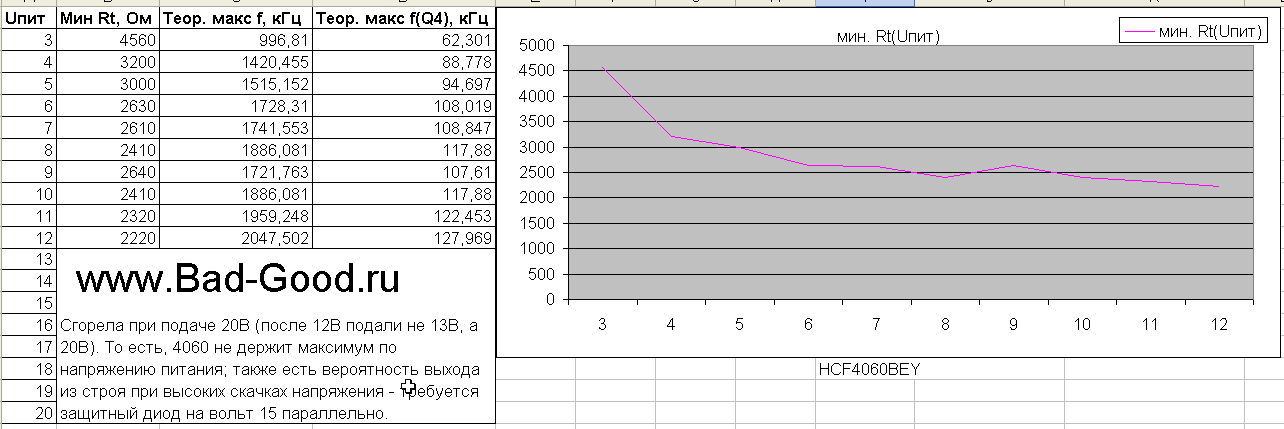

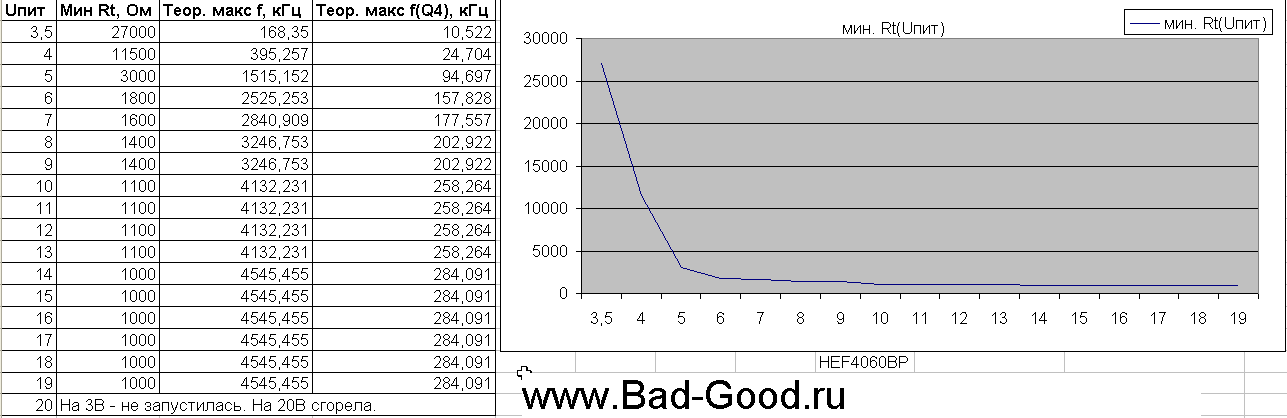

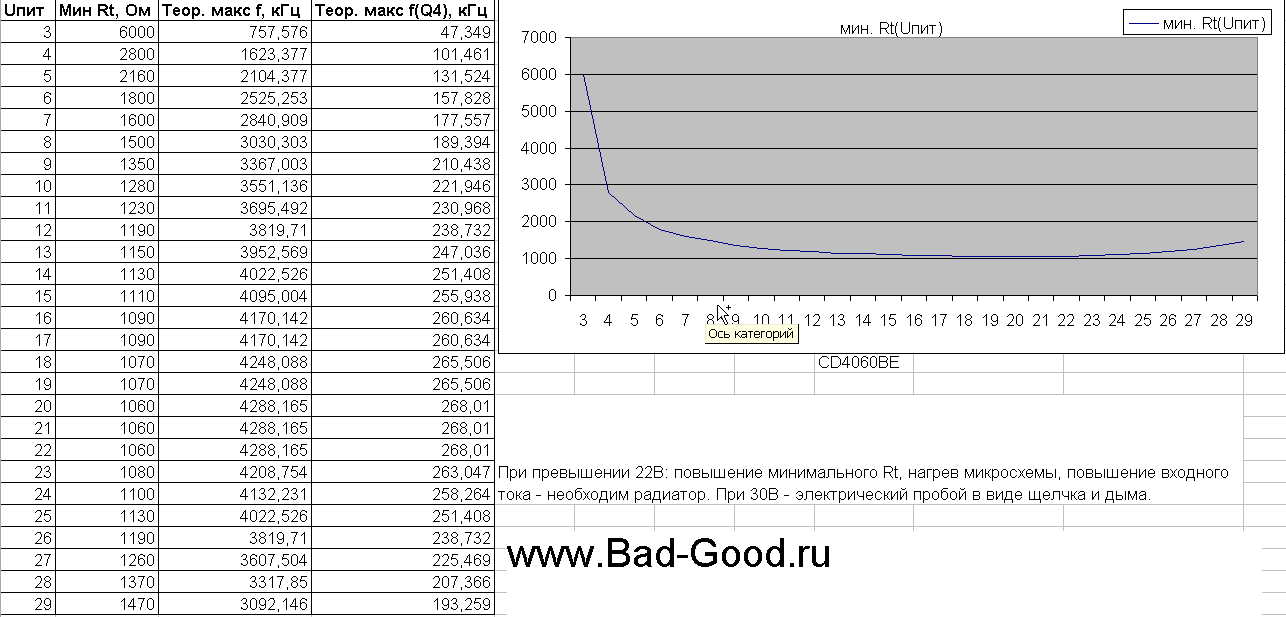

- микросхема не держит граничные напряжения питания. HCF4060BEY работала при 3В и умерла при 20В, HEF4060BP работала только от 3.5В и умерла от 19В (при этом имея рваный сигнал в верхнем полупериоде), CD4060BE работала при 3В и умерла при 30В (!). То есть, еще и производитель имеет значение;

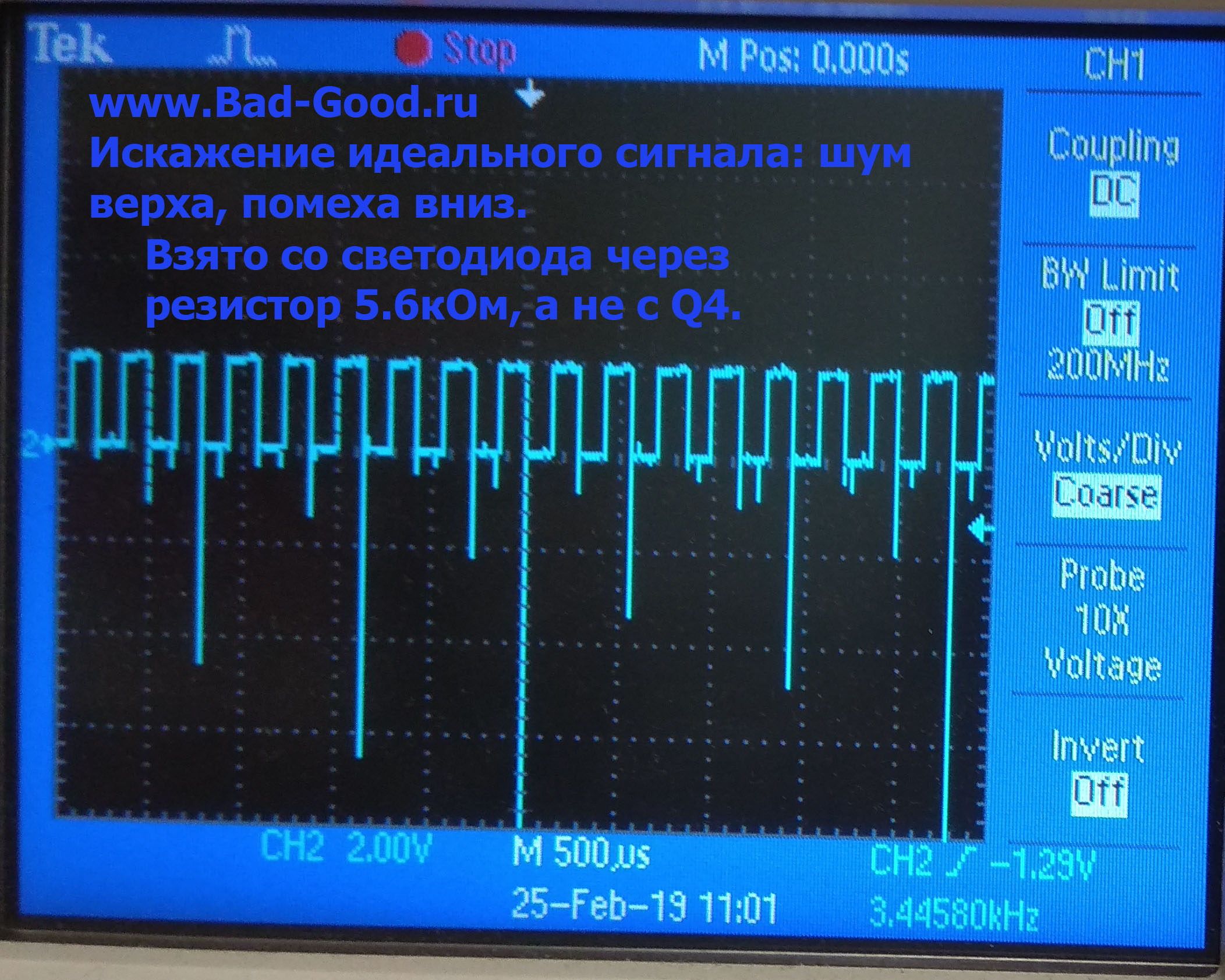

- эксперимент с панельками DIP16 показал возможность их использования: сигнал не искажается. Если ток светодиода не превышает максимального тока с вывода микросхемы - изменения частоты входного сигнала не наблюдается. Амплитуда соответствует напряжению питания;
- с учетом, что с момента изучения CD4060BE прошло 2.5 года, - предпочтения изменились. Тогда тест был на светодиоде, сейчас же - уже с осциллографом за 600к рублей. Сигнал именно с CD4060BE самый ровный и самый четкий. В некотором смысле, теперь считаю префикс "CD" (принадлежность к Texas Instruments) - хорошим свойством микросхем;
- минимальная частота не тестировалась. Здесь это связано не столько с ленью и большим временем ожидания, сколько в большом количестве выводов. Если полупериод с Q4 равен 1 часу (проверено, работает - получилось больше: 78мин), то на Q14 это будет 1024 часа, почти 1.5мес. Максимально использованное Rs - 820кОм, максимально использованное Rt - 650кОм.









Заключение: дешевая микросхема за единицы рублей с более-менее простым обвесом и всегда ровным сигналом. Максимальная частота оказалась ниже 555.
