Калибратор вольтамперметров (06.09.2019). Печать E-mail
2019 - Сентябрь
06.09.2019 21:38
Save & Share
Иногда попадаются неотаклиброванные вольтметры при заказе из Китая. Заказал 10 штук - прислали 20, радостно потирал руки. Но не тут-то было: ни один не откалиброван, привирая на 0.1-0.2В при 5В. И мультиметр надолго отняли поверенный. В итоге создалось простое устройство-калибратор вольтметров, а от него до вольтамперметра - 1 шаг: кнопка да нагрузка 5Ом/10Вт.

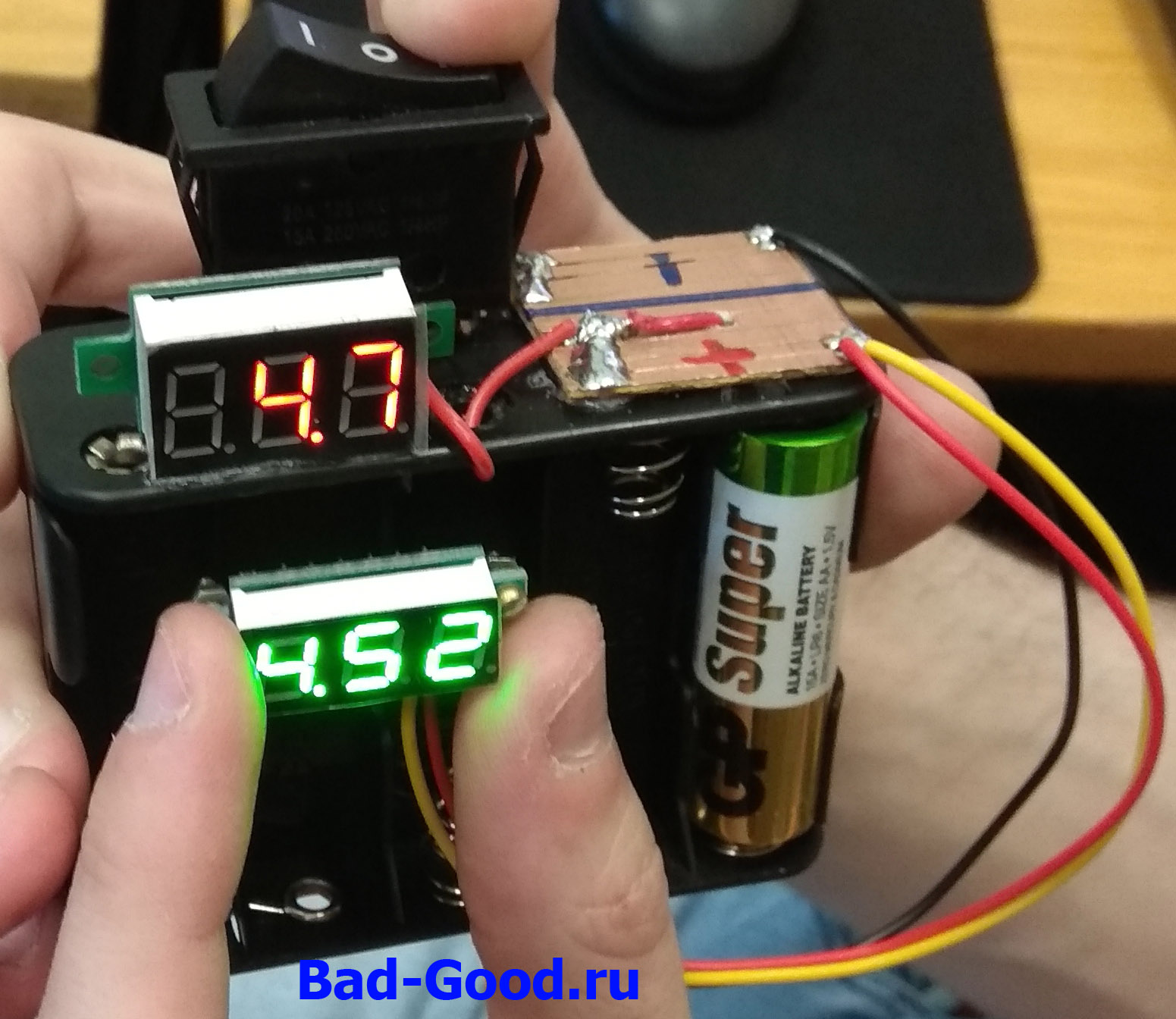

Первый вариант устройства имел упор на малогабаритность и портативность. Эталонный вольтметр питался от 3 батареек в отсеке, имелись площадки для пайки настраиваемого вольтметра.



Но в приборе самый главный баг - отсутствие логики:
- где есть паяльник, там есть электричество - к черту батарейки и переключатель. Где есть электричество, там есть ПК; а где есть ПК, там есть USB - к черту внешний адаптер питания;
- такая большая площадка для пайки одного лишь вольтметра - абсурд;
- вольтметр с тупой прошивкой, не использующей второй знак после запятой в случае напряжения менее 10В, - страдает точность;
- какой смысл переключать кнопкой напряжение с номинального на пониженное (с целью проверки работоспособности вольтметра от 3В), если можно сделать дискретное понижение;
- эталонный вольтметр не работает от 3В.

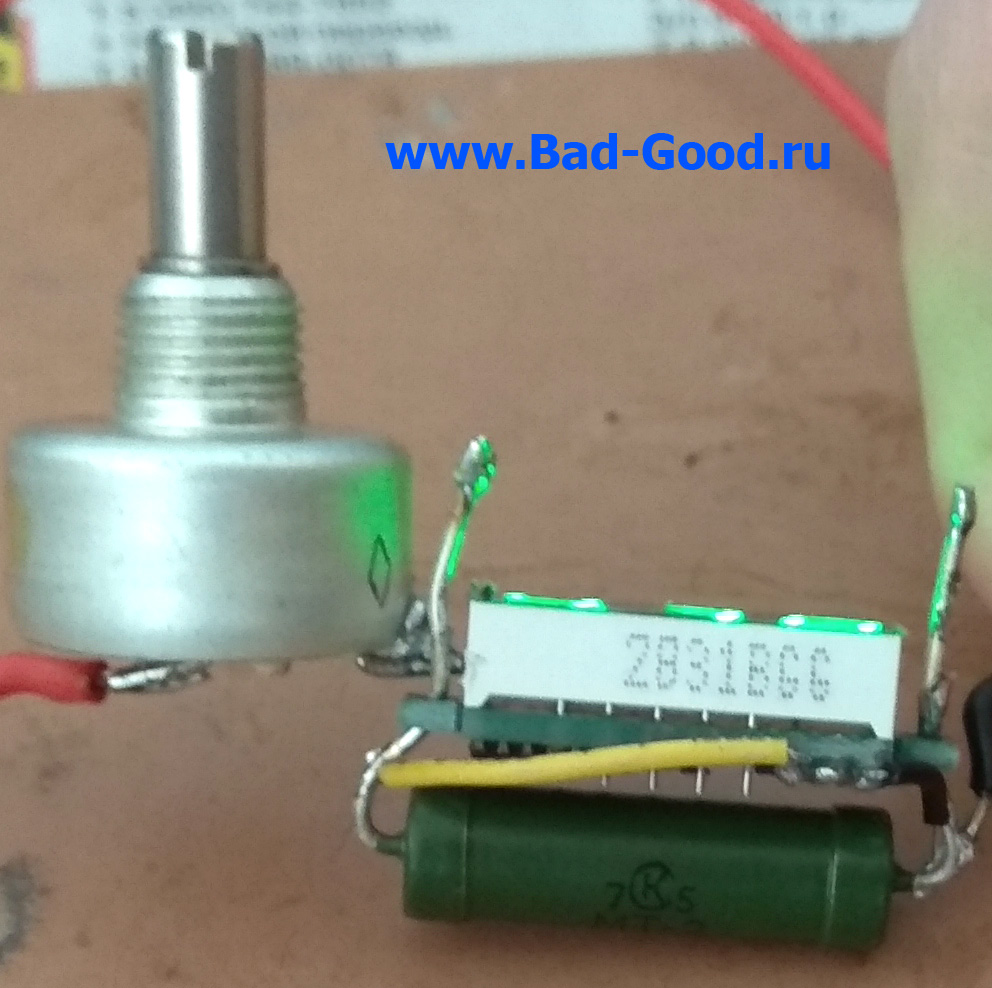

Переделанный вариант.



Второй вариант попал в яблочко:
- на цилиндрический резистор 50Ом/2Вт накалывается вольтметр, работающий от 3В. Пайка проводов снизу отверстий вольтметра (питание вольтметра) и сверху (питание резистора) фиксирует вольтметр. При токе 0.1А рассеиваемая мощность 0.5Вт, не способная ничего повредить. Кончики резистора служат площадкой для пайки концов настраиваемого вольтметра;
- установленный последовательно потенциометр 150Ом/1Вт (не было 100Ом/0.5Вт) понижает напряжение на цилиндрическом резисторе плавно - равно как и на параллельно подключенных вольтметрах. Установлены отметки минимального напряжения работы эталонного вольтметра, 3В, максимального напряжения источника питания. Можно абсолютно точно знать после калибровки, на каком напряжении тестируемый вольтметр погаснет. Минимально известное напряжение 2.35В - при 1.5В погаснет любой;
- питание - хоть от USB, т.к. нет четкой привязки к входному напряжению;
- меньшие габариты представить трудно.

Ошибки при сборке:
- корпус потенциометра содержит на себе потенциал до 3.5В (неудобство пайки привело к касанию выводом корпуса);
- оптимальный резистор - 3296W 100Ом, но не было в наличии. Плюс ручка для него.

Калибратор вольтамперметров собрать не смог по банальной причине отсутствия ВА Ruideng VA-100-10. Для него лучше использовать не цилиндрический резистор, а 4 резистора SQP: прямоугольные - ровная площадка - к ним можно приклеивать элементы герметиком TA145.
Обновлено ( 06.09.2019 22:03 )
